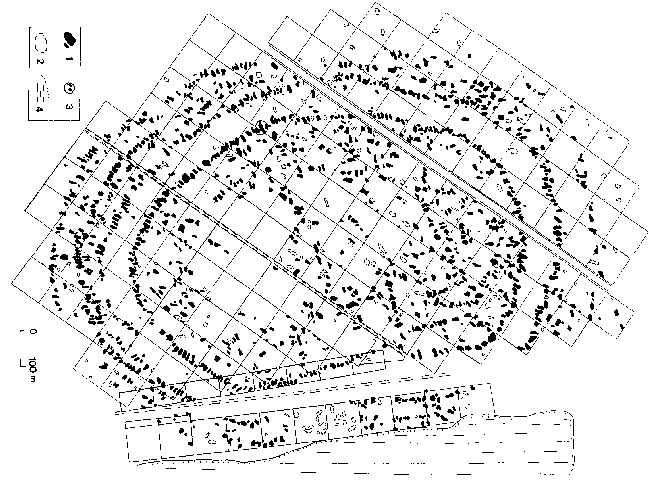

План поселення трипільської культури за даними магнітної зйомки(1971-1974).
Умовні позначення: 1,2 - залишки згорілих споруд; 3-курган доби бронзи; 4- сучасний ставок.
За В.П.Дудкіним.
| В цілому цей план співпадає зі знімком більш детальний, магнітний план
Майданця. Розміри та розміщення 1575 жител визначено за магнітними аномаліями
від їх решток. Частина з них розташована в чотирьох еліптичних структурах,
які вписані одна в одну. Еліпси нами пронумеровано від центру до країв
поселення. На різних ділянках ці структури виглядають по - різному. Найкраще
помітно перший, або центральний еліпс та другий, який відділено від нього
незабудованою площею. У південно-східній частині поселення помітно чотири
ряди будівель, а у північно-західній та північно-східній - лише три.
Будівлі, що включені до еліптичних структур, орієнтовані, як правило, по довгій вісі до центру поселення. В центрі пам'ятки, в оточенні першого овалу забудови знайдено 500 аномалій від жител. Це майже третина від загального числа аномалій. Частина з них, особливо в північній частині поселення, вишикувана по лініям, обриси яких нагадують вулиці та квартали. Деякі "вулиці" починаються від в'їздів на поселення. Довжина деяких з них досягала 100 - 200 метрів. . У північній частині декілька "вулиць" стикуються під прямим кутом, можна виділити замкнені структури, що нагадують квартали . Саме тут відмічено найбільші по площі аномалії - так, комплекс "Н" має площу біля 600 кв. метрів. |
