Коротко:
- Факс сканує документ рядок за рядком і перетворює зображення на послідовність чорно-білих точок (пікселів).
- Дані стискаються спеціальними алгоритмами, перетворюються модемом на звукові сигнали й передаються звичайною телефонною лінією.
- Перед передачею апарати проводять «рукостискання» — обмінюються сигналами, щоб узгодити швидкість, роздільну здатність і можливості.
- Приймальний апарат демодулює сигнал, розпаковує дані й друкує копію на папері.
- Більшість сучасних апаратів працюють за стандартом Group 3 (G3) зі швидкістю від кількох до десятків секунд на сторінку.
- Сьогодні поряд із класичними апаратами активно використовують інтернет-факс, але базовий принцип залишається тим самим.
Факс — це спосіб передати точну копію паперового документа на відстань через телефонну мережу. Апарат сканує оригінал, кодує зображення, відправляє його у вигляді звукових сигналів, а на іншому кінці лінії інший апарат відтворює ту саму картинку на папері. Усе відбувається без участі людини в процесі передачі даних — лише натиснули кнопку, і через хвилину-дві документ уже в іншому місті чи країні.
Принцип здається простим, але за ним стоїть ціла система узгоджень, стиснення і модуляції. Саме тому факс довго залишався незамінним у банках, лікарнях, судах і держустановах — там, де потрібна саме «паперова» копія з печаткою, а не файл. Розберемо, як саме це працює зсередини.
З чого складається факс-апарат

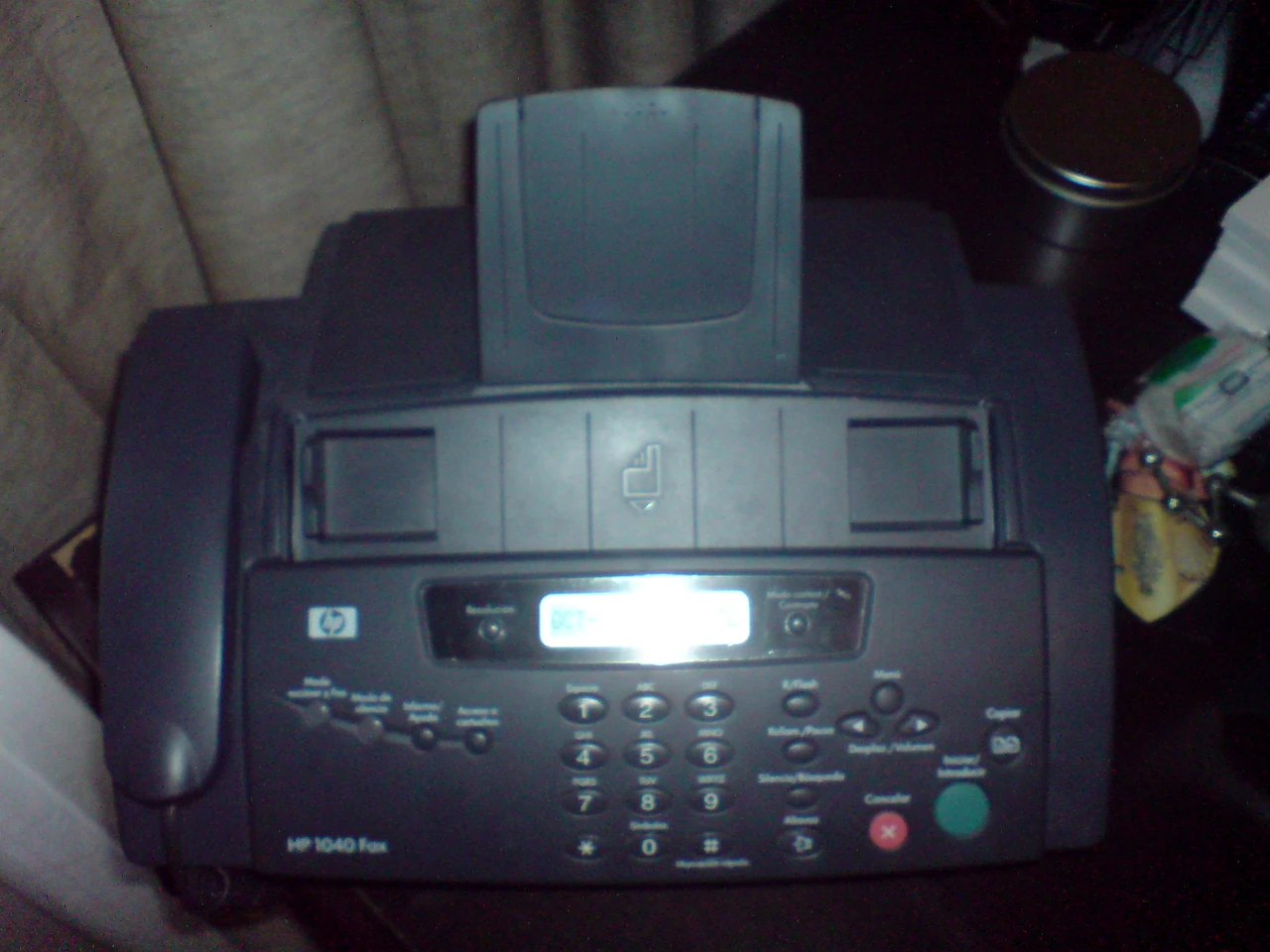

Сучасний факс — це по суті три пристрої в одному корпусі: сканер, модем і принтер. Сканер читає документ, модем перетворює цифрові дані на аналоговий сигнал, придатний для телефонної лінії, а принтер відтворює зображення на папері. У старих моделях часто використовували термопапір, у новіших — звичайний папір і лазерний або струменевий друк.
Основні вузли:
- Механізм подачі паперу (ролики, які протягують оригінал).
- Джерело світла і лінійка світлочутливих елементів (CCD або CIS).
- Процесор і пам’ять для стиснення та буферизації.
- Факс-модем, який працює на швидкостях від 2400 до 33 600 біт/с.
- Друкуючий механізм.
У практиці помічав: коли апарат починає «пищати» перед відправкоюм, це не просто звук — це вже частина протоколу. Багато хто думає, що це просто перевірка лінії, а насправді апарати вже активно «розмовляють» один з одним.
Сканування: як документ перетворюється на цифри
Документ протягується повз лінійку сенсорів. Світло (зазвичай світлодіодна або люмінесцентна лампа) падає на папір. Білі ділянки відбивають багато світла, чорні — майже нічого. Сенсори фіксують рівень відбитого світла й перетворюють його на електричний сигнал.
Для стандарту Group 3 горизонтальна роздільна здатність становить 8 пікселів на міліметр (приблизно 203 dpi). На стандартній ширині сторінки А4 це дає 1728 точок в одному рядку. Вертикальна роздільна здатність буває різною:
- стандартна — 3,85 лінії/мм (близько 98 dpi);
- тонка (fine) — 7,7 лінії/мм (196 dpi);
- супертонка — 15,4 лінії/мм.
Кожен рядок перетворюється на послідовність бітів: 1 — чорна точка, 0 — біла. Для однієї сторінки А4 в стандартній якості виходить близько двох мільйонів бітів. Без стиснення передача зайняла б надто багато часу, тому далі включається кодування.
Стиснення базується на тому, що в тексті багато білих пробілів і довгих однакових ділянок. Найпоширеніші алгоритми — Modified Huffman (MH), Modified READ (MR) і MMR. Вони замінюють довгі послідовності однакових пікселів короткими кодами. Сторінка з текстом може стиснутися в кілька разів, а сторінка з щільним малюнком — значно менше. Саме тому чистий текст іде швидко, а фото чи заповнена бланк — довше.
Рукостискання і передача даних
Перед тим як надсилати самі зображення, апарати проводять процедуру, яку називають handshake (рукостискання). Вона описана в рекомендації ITU-T T.30. Спочатку викликаючий апарат подає тональний сигнал CNG (CalliNG) — характерні короткі «пи» з паузами. Приймальний апарат відповідає тоном CED (Called station identification) частотою 2100 Гц.
Далі йде обмін цифровими кадрами:
- DIS (Digital Identification Signal) — приймальний апарат повідомляє свої можливості (швидкості модему, роздільну здатність, підтримку стиснення, наявність пам’яті тощо).
- DCS (Digital Command Signal) — відправник обирає конкретні параметри сеансу.
- Тренувальний сигнал TCF — перевірка якості лінії на обраній швидкості.
- CFR (Confirmation to Receive) — підтвердження, що можна починати передачу сторінки.
Якщо лінія погана, апарати автоматично знижують швидкість (fallback). Це одна з причин, чому іноді факс «думає» довго перед початком друку — вони просто шукають швидкість, на якій сигнал проходить без помилок.
Після узгодження модем починає модуляцію. Цифрові біти перетворюються на звукові тони, які йдуть по телефонній лінії. Для Group 3 використовують стандарти V.27ter (до 4800 біт/с), V.29 (до 9600), V.17 (до 14 400) і V.34 для Super G3 (до 33 600 біт/с). Передача йде в режимі half-duplex — одночасно в один бік.

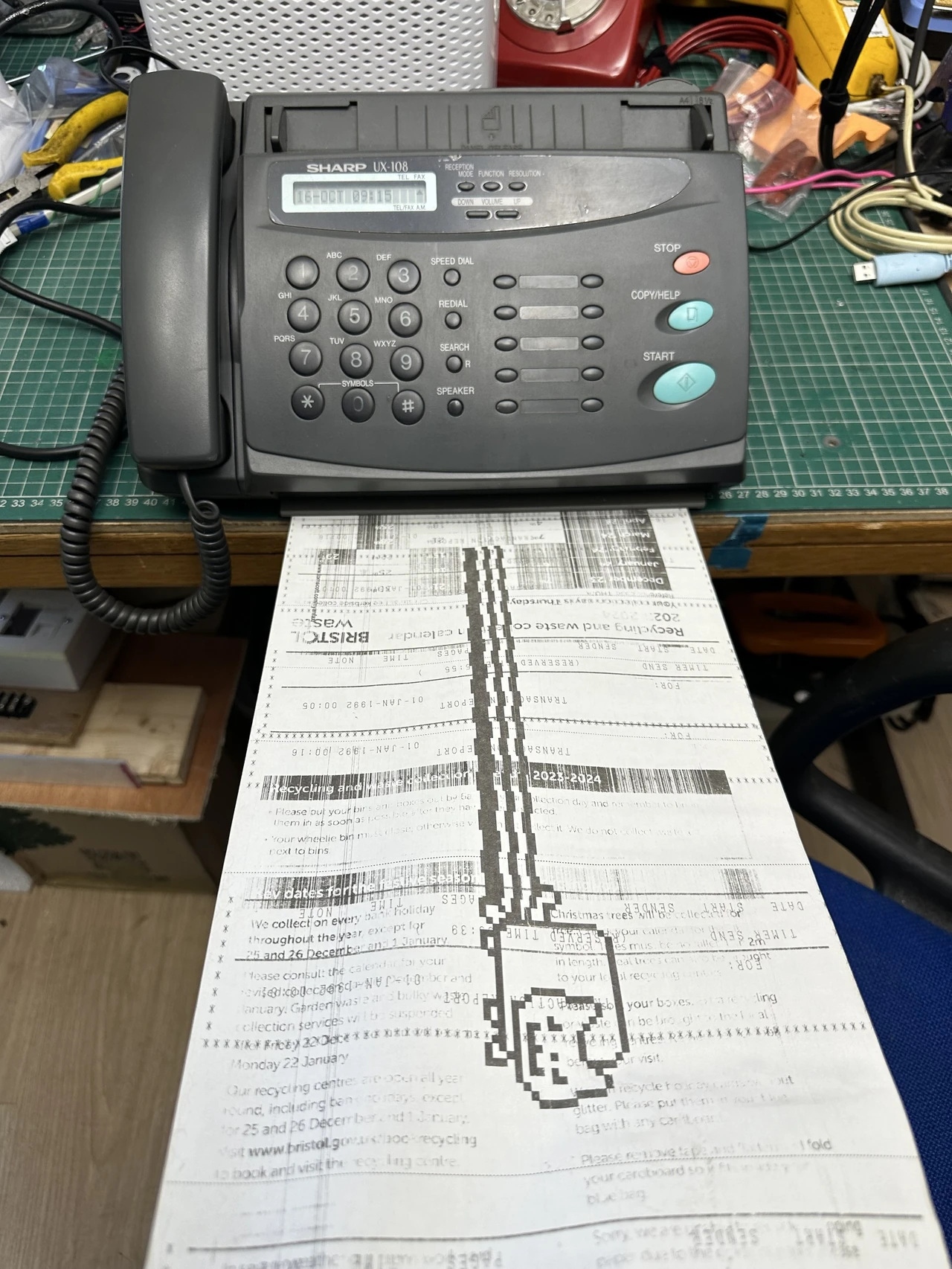

На приймальній стороні відбувається зворотний процес: модем демодулює тони назад у біти, процесор розпаковує дані за тим самим алгоритмом стиснення, і друкуючий механізм відтворює точки на папері. У старих термоапаратах нагрівальні елементи «випалювали» чорні точки на спеціальному папері. У сучасних — лазер або світлодіоди формують зображення на фотобарабані, як у звичайному лазерному принтері.
Стандарти Group і чому G3 став основним
Перші міжнародні стандарти з’явилися наприкінці 1960-х. Group 1 (1968) передавав сторінку за шість хвилин аналоговим способом. Group 2 (1976) скоротив час до трьох хвилин. Справжній прорив стався 1980 року з Group 3 — цифрове стиснення і швидші модеми дозволили передавати сторінку за 20–60 секунд (а з Super G3 і швидше).
Саме G3 зробив факс масовим. У 1980-х і 1990-х апарати стали стандартним обладнанням офісів у всьому світі. Group 4 був розрахований на цифрові лінії ISDN і давав вищу якість, але широкого поширення не отримав через обмежену наявність таких ліній.
За даними Britannica, саме поява цифрового стиснення і узгоджених протоколів дозволила різним виробникам робити сумісні пристрої. До цього кожна компанія часто використовувала власні рішення, і апарати різних брендів погано розуміли один одного.
Сучасні варіанти: від класичного апарата до інтернет-факсу
Класичний факс досі вимагає аналогової телефонної лінії. Але з’явилися рішення, які працюють інакше:
- Факс-сервери і плати для комп’ютерів — документ сканується або береться з файлу, а відправка йде через звичайну лінію.
- Інтернет-факс (T.37, T.38) — документ перетворюється на файл і передається електронною поштою або через IP-протокол. На іншому кінці він знову може стати «звичайним» факсом.
- Хмарні сервіси — ви завантажуєте файл у веб-інтерфейс, а сервіс сам доставляє його на будь-який факс-номер у світі.
У практиці бачив, як у невеликих офісах класичний апарат ще стоїть, бо деякі держустанови й банки досі вимагають саме факс, а не скан на email. При цьому самі співробітники вже давно відправляють документи через онлайн-сервіси, які емулюють факс.
Важливий момент: коли факс іде через VoIP або мобільні шлюзи, часто виникають проблеми. Тональні сигнали рукостискання дуже чутливі до затримок і стиснення голосу. Тому багато хто радить знижувати швидкість вручну або використовувати спеціалізовані шлюзи з підтримкою fax relay.
Типові проблеми і як їх уникати
Найчастіші скарги — «не йде», «йде з помилками», «білі смуги» або «дуже довго». Причини зазвичай такі:
- Погана якість лінії (шум, слабкий сигнал) — апарати падають на низьку швидкість або взагалі не можуть узгодити параметри.
- Несумісність налаштувань (різні режими ECM — Error Correction Mode).
- Проблеми з папером або тонером на приймальній стороні.
- Використання звичайного VoIP без підтримки факсу.
Порада з досвіду: якщо документ важливий, краще відправляти в режимі fine і з увімкненим ECM. Так довше, але менше шансів отримати «кашу» замість тексту. І завжди перевіряйте підтвердження — більшість апаратів друкують звіт про успішну або неуспішну передачу.
| Параметр | Group 3 (стандарт) | Super G3 |
|---|---|---|
| Максимальна швидкість | 14,4 кбіт/с | 33,6 кбіт/с |
| Час передачі А4 (орієнтовно) | 15–40 сек | 6–15 сек |
| Стиснення | MH, MR, MMR | + JBIG |
| Лінія | Аналогова телефонна | Аналогова телефонна |
Таблиця показує, чому Super G3 став популярним у бізнес-апаратах: на хорошій лінії різниця в часі відчутна, особливо коли відправляють десятки сторінок.
Чому факс досі живий
Електронна пошта і месенджери зручніші, швидші й дешевші. Але факс має кілька властивостей, які важко повторити:
- Юридична сила в багатьох країнах — факс часто приймають як офіційний документ.
- Простота для людини, яка не вміє користуватися комп’ютером: поклав папір, набрав номер, натиснув кнопку.
- Відсутність потреби в інтернеті на стороні отримувача.
- Відносна захищеність від масових атак (хоча перехопити лінію все одно можна).
У медицині, юриспруденції та державних структурах ці фактори досі грають роль. Тому навіть у 2020-х роках факс не зник повністю — він просто став більш «цифровим» зовні, але всередині часто залишається тим самим G3.
Якщо вам потрібно передати документ і ви стоїте перед вибором між звичайним факсом і сучасним сервісом — спочатку уточніть, що саме приймає отримувач. Іноді класичний апарат — єдиний варіант, а іноді набагато зручніше відправити через інтернет-факс і отримати підтвердження в пошту. Головне — розуміти, що відбувається «під капотом»: від сканування пікселів до тих самих писків рукостискання. Тоді й проблеми з передачею стають зрозумілішими, і рішення знаходяться швидше.
