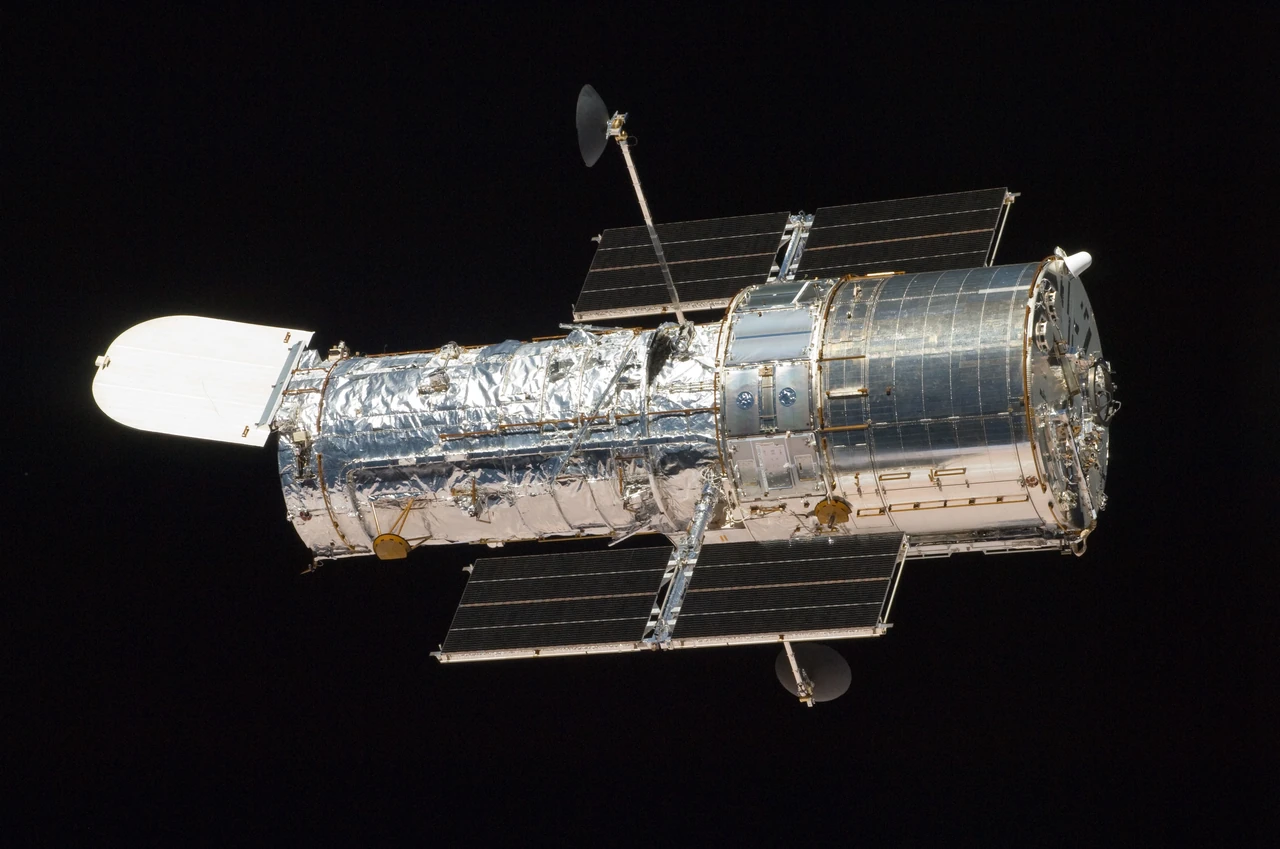

Як працює космічний телескоп Габбл: шлях світла до знімка

Коротко

• Габбл — орбітальний рефлектор системи Річі–Кретьєна з головним дзеркалом 2,4 м. Світло відбивається на вторинне дзеркало 0,3 м, проходить крізь отвір у головному і потрапляє на камери та спектрографи.
• Телескоп крутиться навколо Землі на висоті близько 483 км зі швидкістю приблизно 27 000 км/год і робить оберт за ~95 хвилин. Над атмосферою він бачить ультрафіолет, видиме світло і ближній інфрачервоний діапазон.
• Наводиться без ракет: чотири реакційні колеса розкручують або гальмують маховики, гіроскопи міряють кут, датчики точного наведення тримають ціль із точністю 0,007 кутової секунди.
• Сирі кадри — чорно-білі знімки крізь вузькі фільтри. Колір збирають на Землі: коротші хвилі фарбують у синій, довші — у червоний.
• Дані йдуть антенами через супутники TDRS у Нью-Мексико, далі в Центр імені Годдарда, потім у Space Telescope Science Institute в Балтиморі.
• З 2024 року апарат працює в режимі одного гіроскопа, щоб берегти ресурс. Наукова якість знімків від цього майже не падає.

Цього вже досить, щоб зрозуміти логіку машини. Нижче — як саме світло стає картинкою і чому цей «автобус» на орбіті досі важливіший за більшість наземних гігантів.

Космічний телескоп Габбл працює як класичний дзеркальний телескоп, тільки без повітря над об’єктивом. Світло від галактики чи туманності вдаряє в увігнуте головне дзеркало діаметром 2,4 метра, відскакує на менше опукле вторинне, стискається в пучок розміром із обідню тарілку і крізь отвір у центрі головного дзеркала потрапляє на наукові прилади. Камери фіксують зображення, спектрографи розкладають світло на довжини хвиль. Усе це летить на низькій навколоземній орбіті, де немає мерехтіння атмосфери і майже немає розсіяного світла міст.

Назву дали на честь Едвіна Габбла — астронома, який у 1920-х показав, що галактики віддаляються, а Всесвіт розширюється. Сам апарат — спільний проєкт NASA і Європейського космічного агентства. Шаттл Discovery вивів його 24 квітня 1990 року, наступного дня розгорнули на орбіті. Довжина корпусу 13,2 м, ширина в найширшому місці 4,3 м, маса після останнього ремонту — близько 12 200 кг. Розміром і вагою це шкільний автобус. Тільки цей автобус збирає в 40 000 разів більше світла, ніж людське око.

Далі — механіка по кроках: навіщо взагалі лізти в космос, як влаштована оптика, як телескоп цілиться без двигунів, куди діваються гігабайти і чому «Стовпи Творіння» виглядають так театрально.

Навіщо телескоп підняли над атмосферою

Земна атмосфера для астронома — то друг, то ворог. Вона тримає нас живими, але світло зірок у ній тремтить. Тепле і холодне повітря змішуються, фронт хвилі ламається, точка стає цяткою. Навіть на найкращих високогірних обсерваторіях роздільна здатність у видимому світлі довго трималася на рівні 0,5–1 кутової секунди. Для дзеркала 2,4 м дифракційна межа — близько 0,05″. Різниця в десять разів. Саме її Габбл і забрав із собою вгору.

Друга причина тихіша, але важливіша для фізики. Атмосфера ріже ультрафіолет і значну частину інфрачервоного. Озон, водяна пара, вуглекислий газ — природні фільтри. З поверхні ви просто не побачите багато спектральних ліній гарячих зірок і міжзоряного газу. Габбл ловить діапазон приблизно від 115 до 2500 нанометрів: від ультрафіолету крізь видиме до ближнього інфрачервоного.

• Немає «мерехтіння» повітря — зірка лишається точкою, а не плямою.
• Немає хмар, місячного сяйва і світлового смогу міст.
• Відкритий доступ до ультрафіолету, який із Землі майже не доходить.
• Стабільна температура всередині труби завдяки багатошаровій ізоляції.

Наземні телескопи з адаптивною оптикою сьогодні б’ють Габбл у вузьких інфрачервоних вікнах. В ультрафіолеті й на широкому полі він досі окрема ліга. Це не ностальгія. Це фізика вікон прозорості.

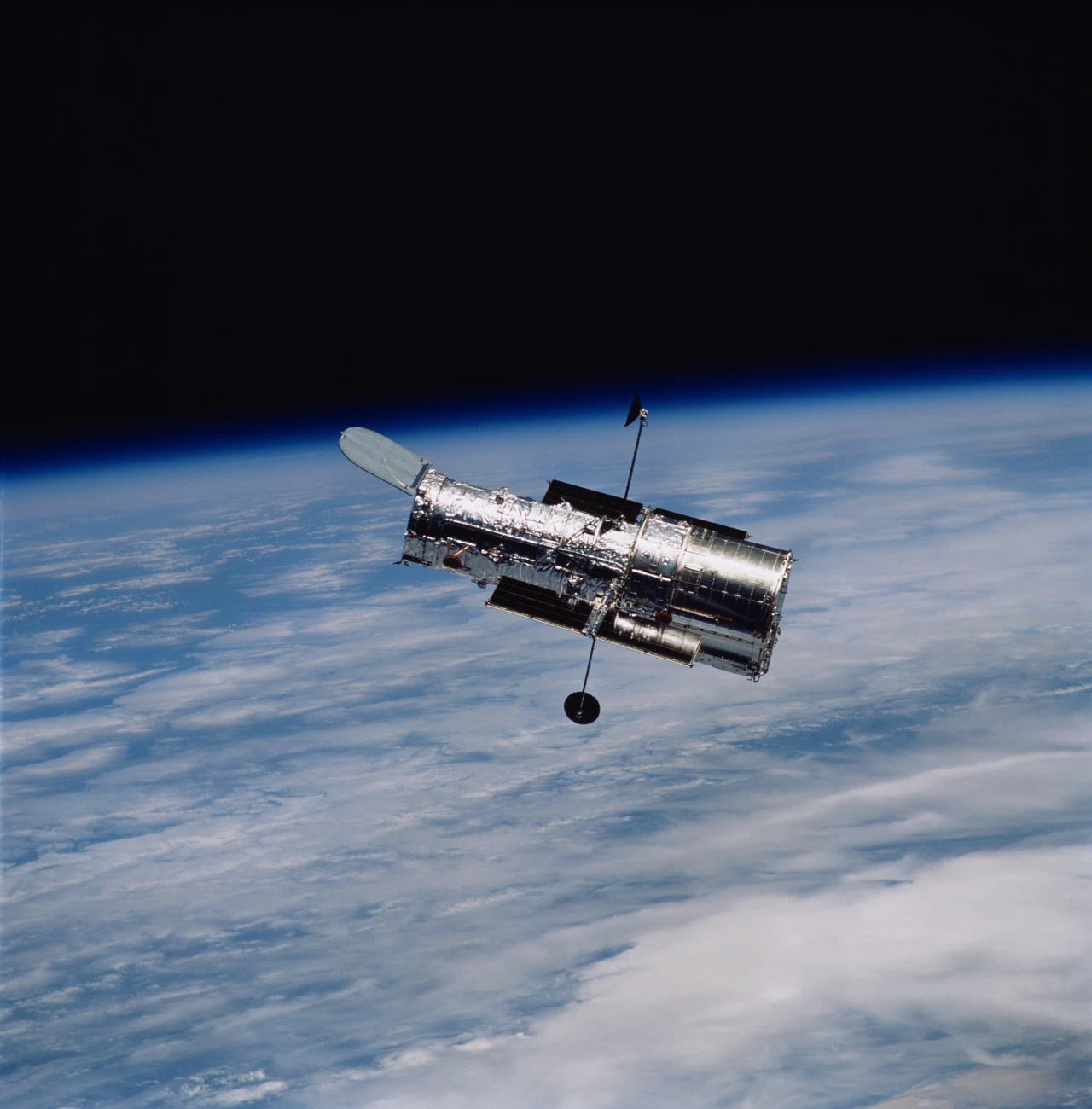

Орбіта, якої вже немає тієї, що була 1990-го

Спочатку висота була близько 570 км. Атмосфера там рідка, але є. Телескоп повільно гальмується, орбіта сідає. NASA зараз дає орієнтир близько 483 км, нахил 28,5° до екватора. Швидкість — приблизно 27 000 км/год. Один оберт — близько 95 хвилин. Частину кожного витка апарат проводить у тіні Землі, хвилин 25, і тоді живуть нікель-водневі батареї.

Помічав таку штуку: люди думають, ніби Габбл «летить до туманності». Ні. Він крутиться навколо нас і лише розвертає трубу. Цілі самі заходять і виходять з поля зору, бо Земля затуляє небо. Планувальники в Балтиморі складають розклад так, щоб не світити в Сонце, не ловити Землю в кадр і встигнути передати дані, поки є сеанс через ретранслятор.

Оптика: два гіперболічні дзеркала і дірка в центрі

Серце апарата називається Optical Telescope Assembly. Схема — варіація Кассегрена системи Річі–Кретьєна. Обидва дзеркала гіперболічні, не параболічні. Така кривизна прибирає кому — спотворення, через яке зірки по краях поля виглядають кометами. Фокусна відстань 56,7 м, але труба всього 13 метрів: світло «складають» відбиттями. Відносний отвір f/24. Повільний, темний за фотографічними мірками телескоп. Зате різкий.

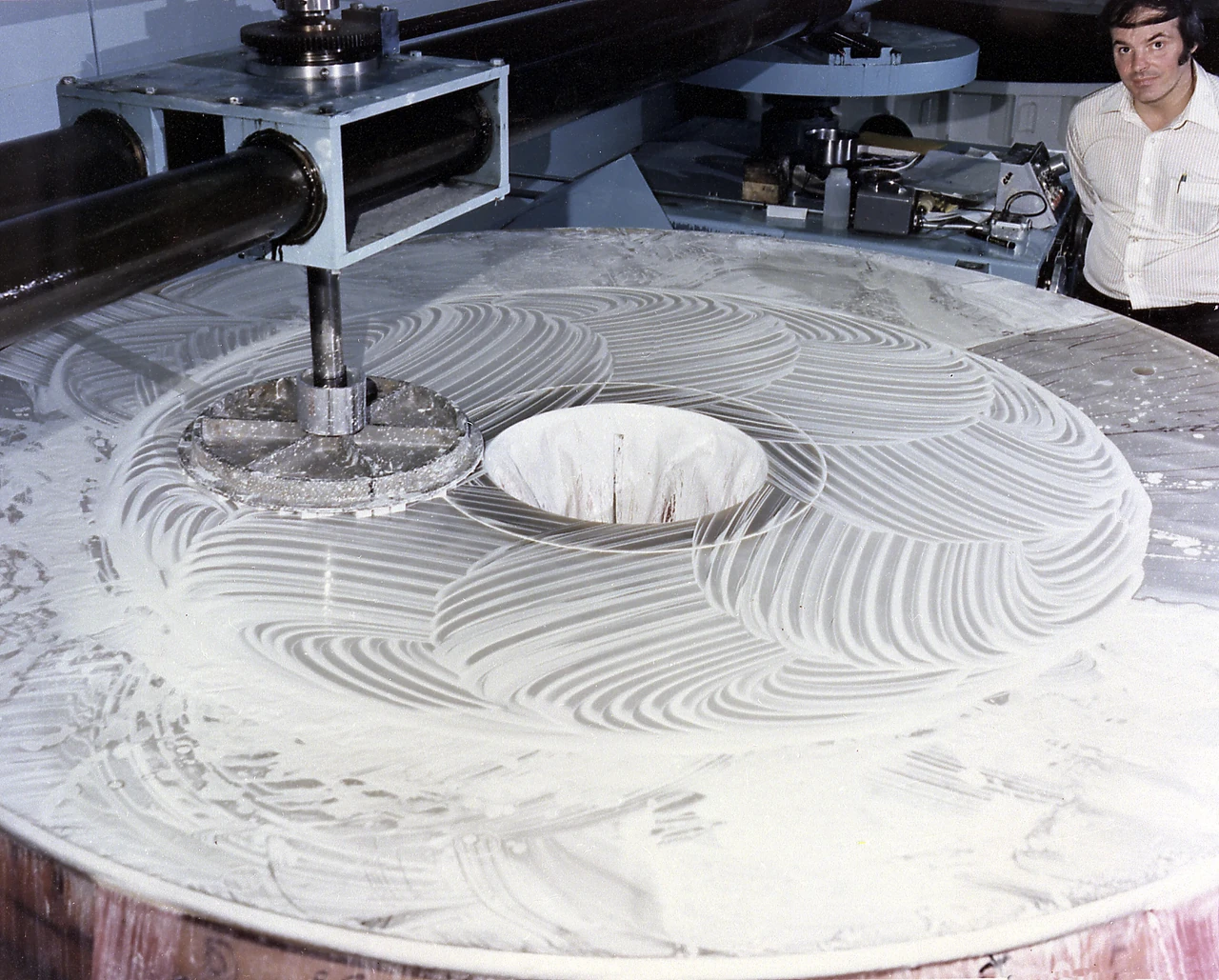

Головне дзеркало виготовлене з ультранизького розширення скла Corning, усередині стільникова структура. Суцільна заготовка важила б понад 3,6 тонни; стільники зрізали масу приблизно до 828 кг. Поверхня настільки гладка, що якби дзеркало роздути до розміру Землі, найвищі «пагорби» були б сантиметрів п’ятнадцять. Зверху — шар алюмінію товщиною 0,1 мкм і захисна плівка фториду магнію 0,025 мкм. Алюміній відбиває, фторид береже метал від окислення і підсилює ультрафіолет.

• Головне дзеркало: 2,4 м, увігнуте, з отвором у центрі.
• Вторинне: 0,3 м, опукле, висить на павуку спереду труби.
• Пучок після вторинного — приблизно з тарілку, летить назад крізь отвір.
• Далі світло розподіляють між камерами, спектрографами і датчиками наведення.

Це не «об’єктив як у фотоапарата». Тут немає лінзи спереду. Відкритий торець труби дивиться в космос, і перше, що зустрічає фотон, — дзеркало.

Помилка в 2,2 мікрона, яка майже вбила місію

Через кілька тижнів після старту знімки вийшли мильними. Край головного дзеркала сточили на 2,2 мікрона занадто плоско — це десь 1/50 товщини волосини. Світло не сходилося в одну точку, з’явилося кілька фокусів, навколо зірок ріс ореол. Сферична аберація. Контрактна помилка на Землі, ціна — національне приниження в новинах 1990-го.

У грудні 1993-го шаттл Endeavour привіз COSTAR — блок коригувальних дзеркал розміром із телефонну будку. П’ять пар крихітних дзеркал, деякі завбільшки з монету, на роботах-руках підставили перед приладами, наче окуляри. Ширококутну планетну камеру замінили на WFPC2 із уже вбудованою корекцією. З того часу кожен новий інструмент несе свої «лінзи» всередині. COSTAR у 2009-му зняли і привезли на Землю: він став зайвим.

У практиці, коли розповідаю цю історію студентам, завжди зупиняюсь на цифрі 2,2 мікрона. Люди чекають катастрофи масштабу «тріщина на півметра». А вся драма вмістилася в товщину пилинки. Оптика — жорстока дисципліна.

Як телескоп цілиться, якщо ракет немає

Габбл не має маршових двигунів для розворотів. Паливо скінчилося б за місяці, а струмінь забруднив би оптику. Замість цього в центрі мас стоять чотири реакційні колеса масою близько 45 кг кожне. Розкрутив маховик в один бік — корпус пішов в інший. Третій закон Ньютона в чистому вигляді. Типова швидкість розвороту — близько одного градуса на хвилину. Поспішати нікуди: різкий ривок зіб’є гіроскопи і розмаже експозицію.

Де телескоп зараз і куди крутиться, кажуть гіроскопи. Їх шість. Класична схема брала три для повної тривісної стабілізації. У 2009-му під час останньої ремонтної місії SM4 поставили шість нових. До 2024-го живими лишилися троє, один з них почав шуміти. NASA перевела апарат у режим одного гіроскопа і тримає ще один про запас. Якість наведення в науковій експозиції майже та сама: після того як датчики точного наведення зачепилися за опорні зірки, гіроскоп лише страхує.

• Шість гіроскопів, три датчики точного наведення FGS, три зоряні трекери, п’ять сонячних датчиків, два магнітометри.
• Чотири реакційні колеса крутять трубу, чотири магнітні штанги скидають зайвий момент на магнітне поле Землі.
• Точність утримання цілі — 0,007″. NASA порівнює це з лазерною точкою на голові Рузвельта на даймі за 320 км.
• FGS ще й самі роблять науку: вимірюють положення зірок і крихітні зміни блиску.

Без FGS Габбл був би дорогим біноклем, який дрижить. Саме вони «приморожують» поле, поки камера набирає електрони хвилинами або годинами.

Тінь Землі, Сонце і тепло

Корпус — графіто-епоксидний каркас під алюмінієвою оболонкою і багатошаровим покривалом. Температура всередині тримається рівною, інакше дзеркало попливе на нанометри. Енергію дають дві сонячні панелі 2,44 × 7,54 м, арсенід галію, до 5500 Вт на сонці. Сам апарат їсть близько 2100 Вт. Запас — шість нікель-водневих батарей ємністю понад 500 ампер-годин. У тіні Землі вони тягнуть усю ферму, на світлі заряджаються знову.

Прилади: що саме дивиться в фокус

Дзеркало лише збирає світло. Бачить Габбл очима змінних модулів. Після п’яти ремонтів на борту інша машина, ніж 1990-го. Активні зараз камери ACS і WFC3, спектрографи COS і STIS, плюс комплект FGS. NICMOS, ближньоінфрачервоний ветеран, фактично мовчить: його роботу перебрала WFC3.

Камера знімає «де що світить». Спектрограф ріже світло на лінії і каже, з чого зроблений газ, як швидко він летить, яка температура. Більшість наукових проривів Габбла — не листівки, а спектри. Листівки просто краще продаються в новинах.

Як дані злітають на Землю

Розклад спостережень складає Space Telescope Science Institute у Балтиморі. Команди їдуть у Центр космічних польотів імені Годдарда в Грінбелті. Звідти через антени комплексу White Sands у Нью-Мексико сигнал піднімається на геостаціонарні супутники TDRS і падає на низькопідсилювальні антени Габбла. Наукові дані летять назад високими параболічними антенами зі швидкістю 1 мегабіт на секунду.

• На борту буфер близько 24 гігабіт, тобто приблизно 3 гігабайти.
• За тиждень набирається в середньому 150 гігабіт науки — це ті самі ~18 гігабайт.
• Команди на апарат ідуть повільніше, 32 кілобіти на секунду.
• Архів на березень 2024-го — 477 терабайт.

На Годдарді перевіряють цілісність пакета, у Балтиморі калібрують: прибирають темновий струм, плоске поле, косметику пікселів, прив’язують до неба. Астроному прилітає не «фото», а FITS-файли з заголовками, де розписані фільтр, час, орієнтація, температура детектора. Публічні кольорові JPEG — окрема, пізня робота імідж-команди.

Чому знімки Габбла кольорові, хоча камера бачить сіре

Детектори пишуть інтенсивність. Один кадр — чорно-біла карта електронів. Колір з’являється, коли кілька кадрів крізь різні фільтри складають у канали RGB. Коротші хвилі садять у синій, середні в зелений, довші в червоний. Якщо фільтр стояв на лінії водню H-альфа, сірки чи кисню, колір можуть призначити «науково», а не «як око бачить». Це називають хибним кольором. Не фейк. Візуалізація даних, яких око не розрізняє.

За спостереженнями, саме тут ламається довіра новачків. Людина відкриває «сирий» кадр туманності — сіра каша з космічними променями, гарячими пікселями і градієнтом від краю детектора — і підозрює монтаж. Потім бачить фінальний композит і підозрює ще сильніше. Правда посередині: деталі реальні, палітра — домовленість. Як тепловізор: температура є, колір умовний.

Скільки часу дивиться одна ціль

Короткий кадр планет — секунди, щоб не розмазати диски. Глибоке поле — десятки годин, набрані шматками, бо Земля затуляє небо кожні півтори години. Hubble Ultra Deep Field склали приблизно з мільйона секунд експозиції. Це не одна ніч і навіть не один тиждень: орбіта ріже спостереження на шматки по 40–50 хвилин.

Конкурс жорсткий. Близько тисячі заявок на рік, проходить приблизно кожна п’ята. Спостерігали вже понад 1,7 мільйона разів, а покрили лише 0,1% неба. Габбл не сканує все підряд. Він точково б’є туди, де комісія бачить науковий сенс.

Габбл і телескоп Джеймса Вебба — різна робота

Після старту Вебба в мережі почали ховати Габбл на пенсію. За досвідом лекцій, це найстійкіший міф останніх років. Вони не дублі. Вебб сидить у точці L2, за півтора мільйона кілометрів, ховається за сонцезахисним щитом і дивиться переважно в інфрачервоний, від 0,6 до 28,5 мкм. Дзеркало 6,5 м, площа збору світла більш ніж ушестеро більша. Габбл лишається чемпіоном ультрафіолету і «звичайного» видимого кольору, плюс його можна було ремонтувати руками астронавтів.

Разом вони закривають спектр від ультрафіолету до середнього інфрачервоного. Одна й та сама галактика на двох телескопах — це не повтор, а шари: молоді зірки й газ у Габбла, пил і червоне зміщення у Вебба.

Що ця машина вже змінила

У грудні 1995-го Габбл десять днів дивився в «порожню» пляму Великої Ведмедиці. Hubble Deep Field. Замість порожнечі — тисячі галактик. Пізніше Ultra Deep Field зайшов ще глибше. Найдальша галактика в його доробку, GN-z11, світить світлом, яке летіло 13,4 мільярда років. Окрема зоря Earendel — 12,9 мільярда.

У 1998-му дві команди через наднові типу Ia показали: розширення Всесвіту прискорюється. Темна енергія увійшла в підручники. За це дали Нобелівську премію з фізики 2011 року. З’явилась і «напруга Габбла»: локальні вимірювання сталої дають близько 73 км/с/Мпк, ранній Всесвіт через реліктове випромінювання — ближче до 67. Розбіжність не зникла навіть після перевірок Веббом. Або десь ховається систематика, або в стандартній моделі дірка.

• Підтвердив, що в центрах більшості великих галактик сидять надмасивні чорні діри.
• Зняв фрагментацію комети Шумейкерів–Леві 9 і сліди падіння на Юпітер у 1994-му.
• Показав протопланетні диски в Оріоні — сировину майбутніх систем.
• Дав еталонні шкали відстаней через цефеїди в сусідніх галактиках.

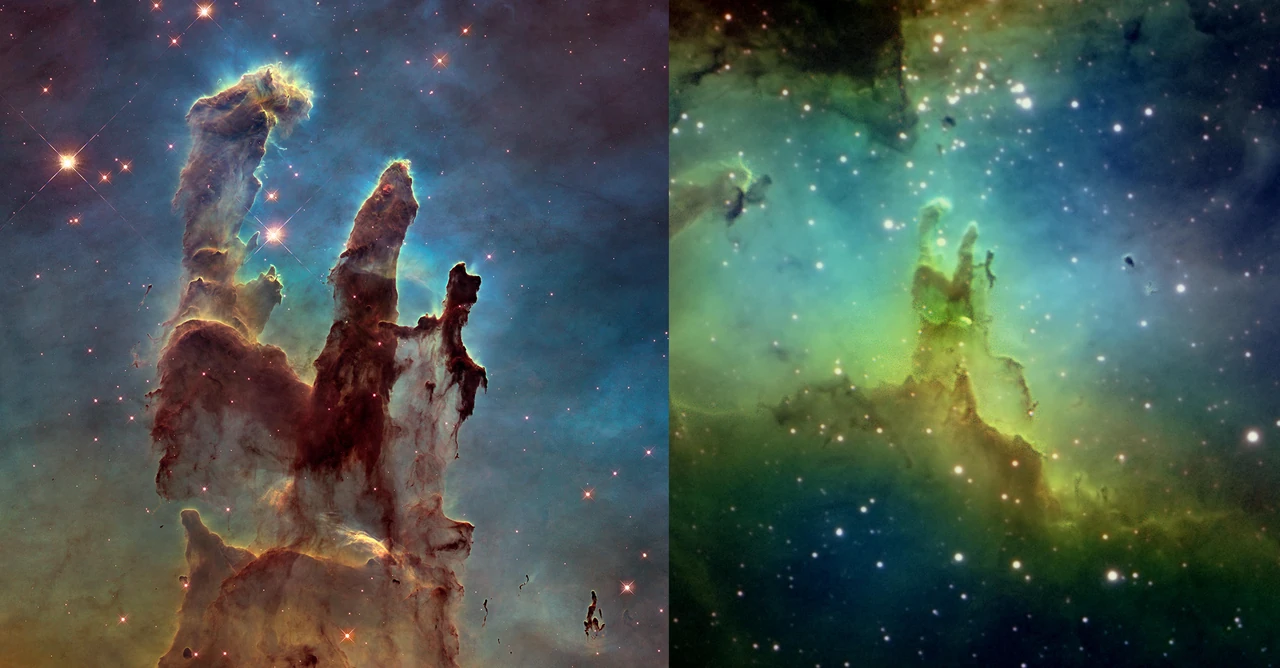

• Зробив «Стовпи Творіння» в туманності Орла одним із небагатьох наукових образів, які впізнає людина далеко від астрономії.

До березня 2024-го на даних Габбла вийшло близько 23 000 рецензованих статей, цитувань — 1,4 мільйона, авторів — 29 000. Для одного інструмента це аномально багато. Архів відкритий: можна брати чужі кадри й писати нову роботу. Тому телескоп живе довше за залізо — у статтях, які ще не написані.

Типові помилки, які чую знову і знову

1. Габбл літає «в глибокий космос». Ні. Низька орбіта, нижче навіть за частину супутників зв’язку.
2. Кольори на постерах — «як є». Ні. Це збірка фільтрів. Іноді близька до ока, іноді ні.
3. Вебб замінив Габбл. Ні. Інший діапазон, інша орбіта, інша задача.
4. Дзеркало ідеальне з 1990-го. Ні. Його виправили окулярами й новими приладами. Сама поверхня лишилася з тією самою помилкою в 2,2 мікрона.
5. Він знімає відео планет у реальному часі, як вебкамера. Ні. Довгі експозиції, черги, вікна радіозв’язку, потім тижні обробки.

Ще одна дрібниця, про яку рідко пишуть: Габбл бачив лише 0,1% неба. «Карта Всесвіту від Габбла» в мемах — перебільшення. Він хірург, не картограф.

Що з цим робити, якщо тема зачепила

Якщо хочете зрозуміти машину руками, а не листівками — відкрийте публічний архів STScI і витягніть сирий кадр WFC3. Подивіться на шум, на космічні промені, на те, як мало схоже це на обкладинку. Потім порівняйте з офіційним композитом тієї ж цілі. Різниця між детектором і історією, яку з нього склали, — і є справжня відповідь на питання, як працює космічний телескоп Габбл.

Цифри в тексті звірені з NASA Science і довідкою ESA/Hubble. Де агентства розходяться на десятки кілометрів орбіти, я брав актуальну оцінку NASA: висота сіла з часів старту. Якщо читаєте статтю через рік-два, перевірте режим гіроскопів окремо — це найживіша деталь заліза.
