Як працює сенсорний екран: електрика, а не магія

Коротко

• У смартфоні й планшеті майже завжди стоїть проекційно-ємнісний екран: палець змінює електричне поле, контролер рахує координати.
• Резистивний екран реагує на тиск двох шарів, тому працює з ручкою, рукавичкою і нігтем.
• Справжній мультитач дає взаємна ємність на сітці електродів, а не «магія скла».
• Вода, дешева плівка і електромагнітні завади плутають сенсор сильніше, ніж тріщина на склі.
• Картинка й «тач» — різні шари. Дисплей може світити, а дотики вже не читати.
• Якщо екран «сам натискає», спершу витріть його насухо і зніміть чохол з магнітами.

Сенсорний екран працює так: під склом лежить сітка прозорих електродів, контролер постійно вимірює крихітні зміни ємності, а палець — це просто провідник, який цю ємність зсуває. Координати X і Y з’являються ще до того, як система намалює іконку чи букву. Тиск тут ні до чого. Якщо ви тиснете сильніше, ніби «краще натиснеться», ви лише гнете скло. На ємнісному екрані сила натиску майже не береться до уваги, якщо окремо не стоїть датчик сили.

Саме тому зимові рукавички «не їдять» телефон, мокрі пальці малюють хаос, а дешевий стилус з гумовим наконечником працює, наче палець. І саме тому банківський термінал іноді спокійно приймає ключ від квартири, а смартфон — ні. Це різні фізики. Нижче — як влаштований кожен тип, де ховається контролер і що ламається в реальному житті, а не в рекламній схемі.

У практиці я вже кілька разів бачив, як людина несе «мертвий» телефон у сервіс, а проблема сиділа в мокрій захисній плівці. Екран світився, жести зривалися, власник був певний, що помер диджитайзер. Зняли плівку — усе оживало. Тому почнемо не з брендів, а з того, що міряє залізо.

Що саме вимірює екран, коли ви його торкаєтесь

Будь-який тачскрін — це датчик положення плюс прозорий шар над картинкою. Картинку малює LCD або OLED. Дотики зчитує окрема система: електроди, контролер і прошивка. Операційна система отримує вже готові події на кшталт «палець №1 у точці такій-то, палець №2 поїхав ліворуч». Жести pinch і swipe — це вже програмна інтерпретація, не властивість скла.

Людське тіло проводить струм, бо в тканинах багато води з іонами. Палець біля електрода поводиться як одна обкладка конденсатора, друга — сама сітка на склі. Зміна ємності крихітна, її треба виловити на тлі шумів зарядки, радіомодуля і навіть лампи денного світла.

Тому в телефоні сидить спеціалізований чип — touch controller. Він сканує рядки й стовпці, фільтрує сміття, відкидає долоню, інколи намагається ігнорувати краплі, і лише потім віддає координати процесору.

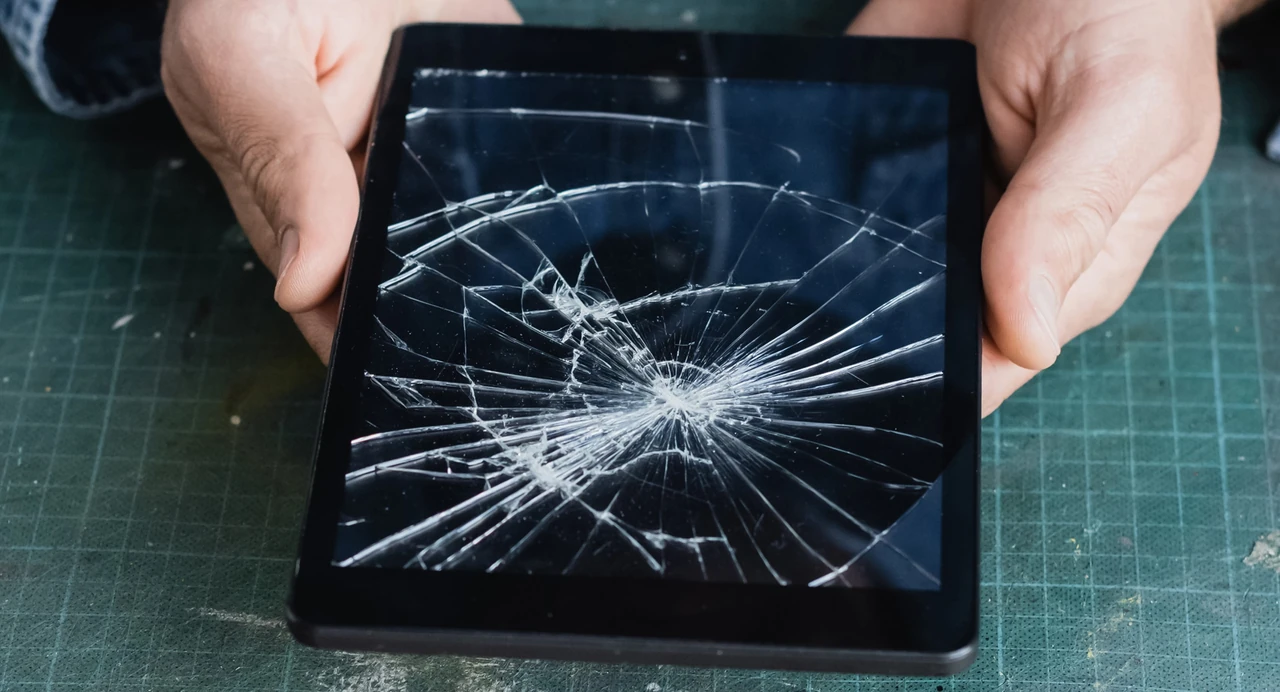

Є ще нюанс, який плутають навіть у сервісах. Скло, диджитайзер і матриця — три різні речі. Тріщина на захисному склі може взагалі не зачіпати сенсор. І навпаки: картинка ідеальна, а «тач» плаває, бо відшарувався шлейф або здох контролер. За досвідом, саме ця плутанина дає купу зайвих замін екрана «на всяк випадок».

Ємнісний екран: той, що стоїть у смартфоні

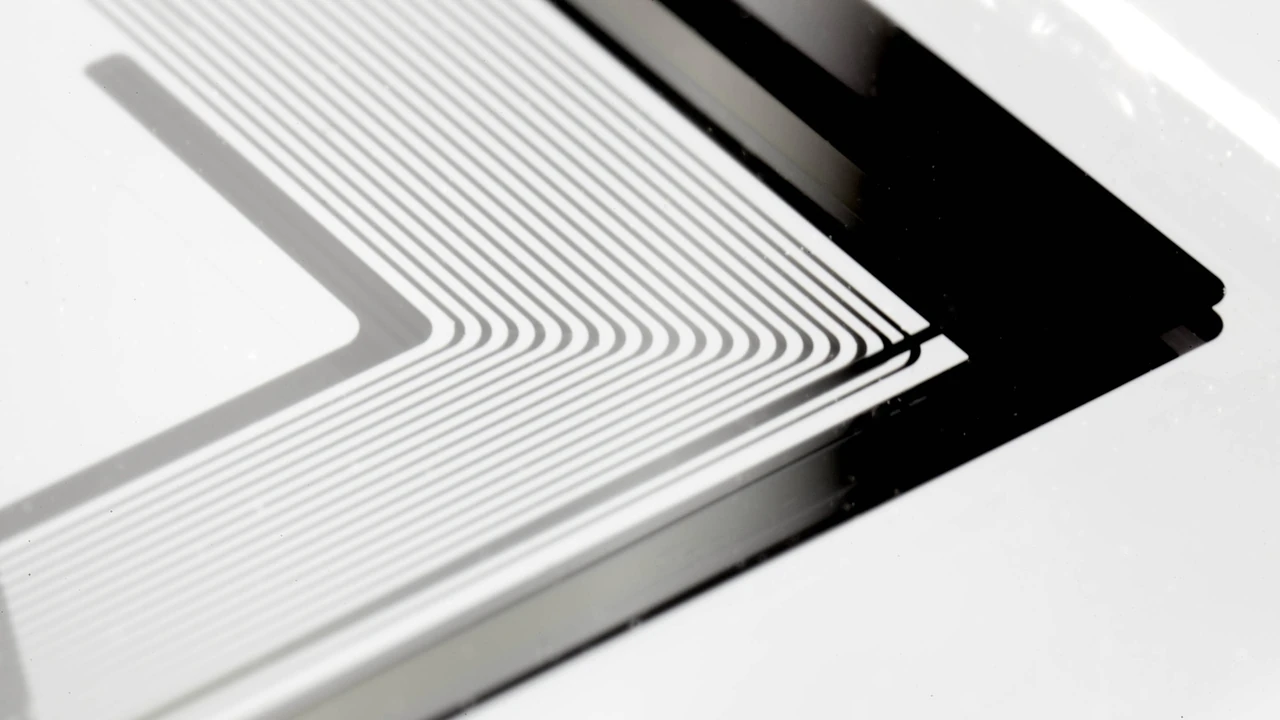

Сучасні телефони, планшети, більшість автомобільних панелей і новіші платіжні термінали використовують проекційно-ємнісну технологію, скорочено PCAP. Під покривним склом нанесені прозорі електроди — зазвичай з оксиду індію-олова, ITO. Вони утворюють сітку: одні лінії йдуть рядками, інші стовпцями.

На перетинах виникає електричне поле. Палець це поле збурює. Контролер бачить, на якому перетині «просіла» ємність, і рахує точку дотику.

ITO потрібен саме тому, що він одночасно проводить струм і майже не заважає світлу з матриці. Шар тонкий, око його не бачить. На великих моніторах ITO інколи замінюють металевою сіткою або срібними нанодротами: так простіше протягнути сигнал через більшу площу, хоча під кутом сітка інколи помітна.

Поверхнево-ємнісний екран — старший родич. Там один провідний шар, а координату рахують за струмами з кутів. Мультитач майже немає, калібрування збивається легше. Колись такі панелі ставили на кіоски. У кишеню їх уже не кладуть.

Власна і взаємна ємність: чому один палець і десять — різні задачі

У проекційно-ємнісній панелі контролер вміє міряти двома способами. І плутанина між ними якраз пояснює, чому старі «ємнісні» кіоски бачили лише один дотик.

• Власна ємність (self-capacitance). Кожен електрод міряють відносно «землі». Палець додає ємність на конкретний рядок і стовпець. Сигнал сильний, схема простіша, добре ловить навіть наближення пальця.
• Взаємна ємність (mutual capacitance). Конденсатор утворюється на кожному перетині рядка й стовпця. Контролер подає імпульс на лінію Tx і слухає Rx. Палець «краде» частину поля, взаємна ємність падає. Кожен перетин читається окремо.
• Гібрид. Багато сучасних контролерів тримають обидва режими: взаємну ємність для жестів, власну — щоб відсікти воду або зловити щоку під час розмови.

Слабке місце власної ємності — «привиди». Два пальці дають два рядки і два стовпці. Геометрично це чотири можливі перетини, і контролер не завжди знає, які два з них справжні. Тому справжній мультитач у телефоні тримається саме на взаємній ємності: там вимірюється кожна клітинка сітки, а не лише «який рядок спрацював».

Помічав таке на старих планшетах з дешевим контролером: ставите два пальці, а курсор інколи стрибає в «дзеркальну» точку. Це не вірус. Це класична неоднозначність self-cap, яку прошивка не встигла розрулити.

Що робить контролер після дотику

Фізика на цьому не закінчується. Сирий сигнал з електродів — це шум плюс крихітний зсув.

1. Сканує матрицю рядок за рядком.
2. Віднімає базовий рівень, який сам же постійно оновлює.
3. Відкидає занадто маленькі або занадто великі плями — долоню, край долоні, краплю.
4. Інтерполює положення дрібніше за крок сітки, бо палець накриває кілька електродів одразу.
5. Віддає системі список контактів з ідентифікаторами, щоб було зрозуміло: це той самий палець, який уже їде, а не новий.

Ось чому після заміни екрана інколи «плаває» калібрування, а після оновлення прошивки раптом краще працюють мокрі пальці. Алгоритм у контролері не менш важливий за саме скло. Дешева копія матриці часто відрізняється саме тупішим фільтром, а не «гіршим ITO».

Резистивний екран: тиск, а не поле

Резистивна панель влаштована інакше і чесніше щодо слова «натиснути». Два гнучкі шари з провідним покриттям розділені мікроскопічним зазором або крапками-спейсерами. Тиснете — верхній шар прогинається, торкається нижнього, у точці контакту з’являється електричний зв’язок. Далі схема працює як дільник напруги.

У класичній чотирипровідній панелі контролер спочатку подає напругу вздовж однієї осі й міряє її на другій, потім міняє осі місцями. З двох вимірів складаються координати. П’ятипровідна схема зносостійкіша: робочий шар один, верхня плівка лише «щуп», тому подряпини менше зсувають точку. Такі екрани досі живуть у промислових панелях, касових апаратах, медичних терміналах і старих навігаторах.

Перевага очевидна: реагує будь-який предмет — ручка, рукавичка, ніготь, пластиковий стилус. Недоліки теж не сховати: картинка тьмяніша через зайві плівки, точність падає зі зносом, мультитач або відсутній, або умовний. Сильно тиснути шкідливо: мікротріщини накопичуються, з’являються «мертві зони» і точки, які «липнуть».

За спостереженнями, резистивні екрани в авто й на складах виживають там, де ємнісний здався б через бруд і рукавички. Зате для гортання стрічки такий екран — мука. Він хоче чіткого натиску, а не легкого ковзання подушечкою.

Інфрачервоний, ультразвук і камери: екрани без сітки в склі

Не всі сенсори живуть у самому склі. Великі панелі, деякі банкомати, інтерактивні дошки й промислові монітори часто обходяться без ITO взагалі.

• Інфрачервона рамка. По периметру стоять ІЧ-світлодіоди й фотоприймачі. Палець перериває промені, контролер рахує, які згасли. Працює з будь-яким непрозорим предметом. Скло можна взяти звичайне, навіть товсте. Боїться пилу, прямого сонця і руки, яка лише зависла над поверхнею.
• Поверхнева акустична хвиля (SAW). Уздовж скла біжать ультразвукові хвилі, палець їх частково поглинає. Оптика чудова, бо поверхня — просто скло. Вода й бруд збивають хвилю.
• Оптична / камерна. У кутах сидять датчики зображення, інфрачервоне підсвічування малює тінь від пальця. Добре масштабується на великі діагоналі, для телефона занадто громіздко.

Історично інфрачервона сітка з’явилась дуже рано. У 1972 році термінал навчальної системи PLATO IV в Університеті Іллінойсу мав панель 16 на 16 променів: студенти відповідали, тицяючи в екран. Грубо? Так. Але вже тоді стало зрозуміло, що палець може бути вказівником без миші.

Порівняння: поле, тиск чи промінь

Якщо відкинути маркетинг, різниця зводиться до трьох питань. Що вважається дотиком — поле чи тиск? Скільки точок можна відстежити одночасно, і що станеться, коли на скло сяде вода або рукавичка.

Для кишені ємнісний безальтернативний: швидкість, прозорість, жести. Для цеху з рукавичками я б не героїзував PCAP, навіть з режимом «gloves». Резистив або ІЧ там чесніші.

Звідки взявся тачскрін і чому всі згадують iPhone

Сенсор не народився разом зі смартфоном, хоч реклама любить саме цю казку. У 1965 році британський інженер E.A. Johnson з Royal Radar Establishment у Малверні описав ємнісний «touch display» для авіадиспетчерів. Коротка стаття вийшла в Electronics Letters. Ідея була військова й практична: оператор тицяє в позначку на екрані, а не бігає очима між дисплеєм і кнопками.

На початку 1970-х у CERN інженери Bent Stumpe і Frank Beck зробили прозорі ємнісні панелі для пультів прискорювача SPS: спочатку з власною ємністю, пізніше — з взаємною. Приблизно тоді ж Сем Герст в Університеті Кентуккі показав резистивний «Elograph», спочатку ще непрозорий, а згодом уже як накладку на дисплей.

Масовим жест зробив кишеньковий пристрій. У 2006-му Джефф Ган показував великий мультитач на TED. У 2007-му Apple випустила iPhone з проекційно-ємнісним екраном без фізичної клавіатури, і саме жест «ущипнути фото» сів у м’язову пам’ять. Ємнісні телефони з’являлись і поруч, але саме зв’язка заліза, прошивки й інтерфейсу без стилуса змінила звичку.

Як екран розуміє жести, а не лише точку

Скло не знає, що таке «масштабувати карту». Воно вміє лише віддавати набір точок у часі. Далі працює стек.

1. Контролер тримає ідентифікатор кожного контакту, поки палець не відірвався.
2. Драйвер згладжує дрижання руки.
3. Система жестів дивиться на кількість пальців, напрям, швидкість і тривалість.
4. Додаток вирішує, чи це скрол, лупа, довге натискання чи випадковий зачіп ребром долоні.

Palm rejection — окрема війна. Коли ви пишете стилусом, ребро долоні теж змінює ємність. Контролер бачить велику «пляму» і маленький гострий контакт і має вгадати, що пляма — не палець. На дешевих планшетах це вгадування кульгає: текст стрибає, з’являються випадкові ласо. На нормальних пристроях у гру ще вступає сам стилус, який радіоканалом каже: «це я, ігноруй долоню».

Наближення без дотику теж не з космосу. Власна ємність росте ще до контакту зі склом, тож деякі панелі ловлять палець за кілька міліметрів. Зручно для прев’ю курсора. Дратує, коли мокрий чохол у дощ бовтається в цій зоні, і телефон починає жити своїм життям.

Чому не працюють рукавички, вода і «сам натискає»

Ємнісний екран чекає провідник, електрично пов’язаний з тілом або хоча б достатньо великий і вологий. Звичайна зимова рукавичка — діелектрик, вона екранує поле. Тонкі сенсорні рукавички мають у подушечках провідну нитку, яка замикає ланцюг «палець — електрод».

Режим gloves у прошивці просто знижує поріг спрацювання. Побічний ефект: екран стає легковразливим до щоки, краплі й навіть ворсу.

Вода проводить струм. Крапля для сітки виглядає як розмазаний палець. Звідси два типові сценарії: або фантомні дотики — екран сам відкриває програми, або ціла зона глухне, бо контролер бачить «величезний контакт» і вимикає її як долоню.

Дощ, конденсат після морозу, мильні руки на кухні — класика. У практиці найшвидші ліки такі: витерти насухо, зняти чохол, на хвилину вимкнути екран, щоб контролер перерахував базовий рівень.

«Привиди» без води мають інші причини:

• пошкоджений шлейф диджитайзера після падіння;
• дешеве захисне скло з повітряним зазором і товстою клейовою рамкою;
• магніти в чохлі та тримачі в авто;
• несправний контролер або поганий контакт після заміни екрана;
• наведення від дешевої зарядки з брудним живленням.

Тут окрема побутова помилка. Люди клеять найтовстіше скло «для захисту» і дивуються, що клавіатура маже. Товстий зазор відсуває палець від електродів, сигнал слабшає, інтерполяція бреше. Краще тонке скло з нормальним клеєм по всій площі, ніж «танкова броня», через яку телефон думає, що ви тицяєте на півсантиметра лівіше.

Стилус: гумова заглушка і повноцінний інструмент

Пасивний ємнісний стилус — це провідний наконечник, який імітує площу подушечки пальця. Він не має батареї й не вміє сили натиску. Наконечник відносно широкий, бо занадто гострий штир майже не змінює ємність: для сітки він «невидимий». Саме тому дешева «ручка як олівець» з голкою на кінці на телефоні часто не їде.

Активний стилус уже розмовляє з панеллю. Apple Pencil, пера Wacom EMR, фірмові ручки Samsung передають координату точніше, ніж палець, плюс силу й нахил. EMR від Wacom може живитися від поля самої панелі й не потребувати батареї. Ємнісні активні пера навпаки зазвичай мають акумулятор і радіоканал.

Якщо малюєте багато, дивіться не на рекламу «як на папері», а на три речі: затримку, відсікання долоні й те, чи перо бачить нахил. Без цього навіть дорогий планшет залишається просто великим телефоном з паличкою.

Де фізично живе сенсор: in-cell, on-cell і окреме скло

Раніше тач був окремою накладкою: скло, плівка з електродами, ще скло, і лише потім матриця. Товсто, зайві відблиски, гірша яскравість. Потім виробники почали вшивати електроди ближче до картинки.

Саме тому в сервісі вам кажуть «міняємо модулем». У in-cell немає окремої плівки, яку можна відклеїти феном. Зате телефон тонший.

Шум від матриці при цьому вищий, тож контролер мусить синхронізуватися з розгорткою дисплея. Якщо синхронізація злітає, з’являються смуги глухих зон, які гуляють разом з картинкою. Виглядає містично. Лікується заміною модуля або, рідше, прошивкою.

Що перевірити самим і коли вже в сервіс

Поки картинка жива, люди грішать на «систему» і чистять кеш. Інколи це навіть спрацьовує — коли зависла служба жестів. Частіше залізо. Короткий чеклист без розбирання:

1. Вимкніть телефон, витріть екран мікрофіброю насухо, зніміть скло й чохол, увімкніть знову.
2. Перевірте, чи не гріється конкретна зона: локальний перегрів контролера дає рої «натискань».
3. Під’єднайте інший кабель і блок живлення. Брудна зарядка сіє завади в ємнісну сітку.
4. У безпечному режимі подивіться, чи жести ті самі. Якщо так — швидше залізо, не програма.
5. По екрану проведіть пальцем змійкою. Різкі «дірки» по лінії шлейфа — привід не тягнути з діагностикою.

Не тисніть на тріщину «щоб краще ловило». На ємнісному склі це не допомагає, а на резистивному добиває шар. І не кладіть мокрий телефон на бездротову зарядку: вода плюс змінне поле — ідеальна страва для фантомів.

Окремо про авто. Магнітний тримач інколи підсмоктує сенсор. Якщо екран дуріє лише в машині — почніть з тримача, а не з заміни скла.

Протерти, зняти плівку, змінити зарядку — це ваші перші рухи. Якщо після цього зони мовчать, курсор повзе сам або після падіння з’явилась смуга, де дотики «липнуть», сенсор треба дивитись у сервісі. На більшості сучасних телефонів це заміна всього модуля. Торгуватися за «тільки скло» має сенс лише там, де покривне скло ще окреме, і то не завжди.

Для рукавичок не шукайте міфічний «суперємнісний» режим. Візьміть тонкі сенсорні рукавички або стилус, у промисловості — резистивну чи ІЧ-панель. Смартфон заточений під суху подушечку пальця. Він це вміє добре. Вимагати від нього поведінки кнопки верстата трохи наївно.

Під малювання дивіться на підтримку активного пера, не на дюйми. Під касу — чи панелі не страшні жир і рукавичка. Для звичайного телефона вистачить тонкого захисного скла, сухих рук і відсутності магнітів на дисплеї. Решта — робота тієї сітки під склом, яка міряє вашу ємність знову і знову, поки ви ще навіть не подумали, що «просто натиснули іконку».
