Коротко:
- Катапульта накопичує потенціальну енергію (натяг, скручування або гравітація) і миттєво перетворює її на кінетичну енергію снаряда.
- Три основні принципи: натяжний (ранні лукоподібні), торсійний (баліста, онагр) і гравітаційний (требушет).
- Ключовий елемент — важіль і часто праща, які багаторазово збільшують швидкість на кінці плеча.
- Давні інженери підбирали розміри пружин і плечей за пропорційними формулами, залежно від ваги снаряда.
- Сучасні реконструкції підтверджують: торсійні машини добре працювали на 200–400 м, а великі требушети кидали десятки кілограмів на 200–300 м.
- Сьогодні катапульти — це переважно навчальні моделі, фестивальні реконструкції та інженерні конкурси.
Катапульта — це машина, яка зберігає енергію в пружному матеріалі або піднятому вантажі, а потім різко її віддає, щоб метнути камінь, стрілу чи щось важче. Принцип простий на словах, але на практиці вимагав точного розрахунку плечей, матеріалу «пружини» і моменту відпускання. Без цього снаряд або не долітав, або летів куди завгодно.
Усі давні катапульти працюють за одним законом збереження енергії: потенціальна перетворюється на кінетичну. Різниця лише в тому, звідки береться потенціальна — від скручених сухожиль, зігнутого дерева чи падаючого вантажу. Далі цю енергію множить важіль, а праща додає ще один оберт і додаткову швидкість.
Розберемо механізми по черзі — від найпростіших натяжних до найпотужніших гравітаційних.
Звідки взялися катапульти і як вони еволюціонували
Перші спроби з’явилися ще в VII–V століттях до н. е. в Китаї та на Близькому Сході. Але справжній прорив стався в грецькому світі на початку IV століття до н. е. Під час підготовки Діонісія I Сиракузького до війни з Карфагеном інженери створили «гастрафет» — великий лук, який натягували животом і руками. Це вже була механізація звичайного лука.
Наступний крок зробили македонці за Філіппа II. Вони замінили гнучкий лук на дві торсійні пружини зі скручених сухожиль або кінського волосу. Так з’явилася баліста. Римляни підхопили технологію і довели її до масового виробництва. А в пізній античності з’явився одноплечовий онагр — простіший у виготовленні, хоч і з сильнішою віддачею.
Окрему гілку дали китайці. Їхні тягові требушети (люди тягнули канати) прийшли на Захід приблизно в VI–VII століттях. У XII столітті з’явився противоважний требушет — найпотужніша допорохова метальна машина. Він домінував до XV століття, поки його не витіснили гарматні стволи.
Три головні принципи накопичення енергії
Усі катапульти можна розділити за способом, яким вони «заряджаються».
- Натяжні — енергія зберігається в зігнутому дереві, рогу або пружинній пластині (як у гастрафеті чи середньовічному спрингалді).
- Торсійні — енергія в туго скручених пасмах сухожиль, волосся або прядива. Це баліста (два плечі) і онагр/мангонель (одне плече).
- Гравітаційні — енергія в піднятому важкому вантажі (требушет з противовагою) або в м’язовій силі команди, яка тягне канати (тяговий требушет).
Кожен спосіб має свої плюси. Торсія дає високу швидкість і точність на середніх дистанціях. Гравітація дозволяє кидати набагато важчі снаряди і менше залежить від якості органічних матеріалів, які в дощ і вогкість псуються.

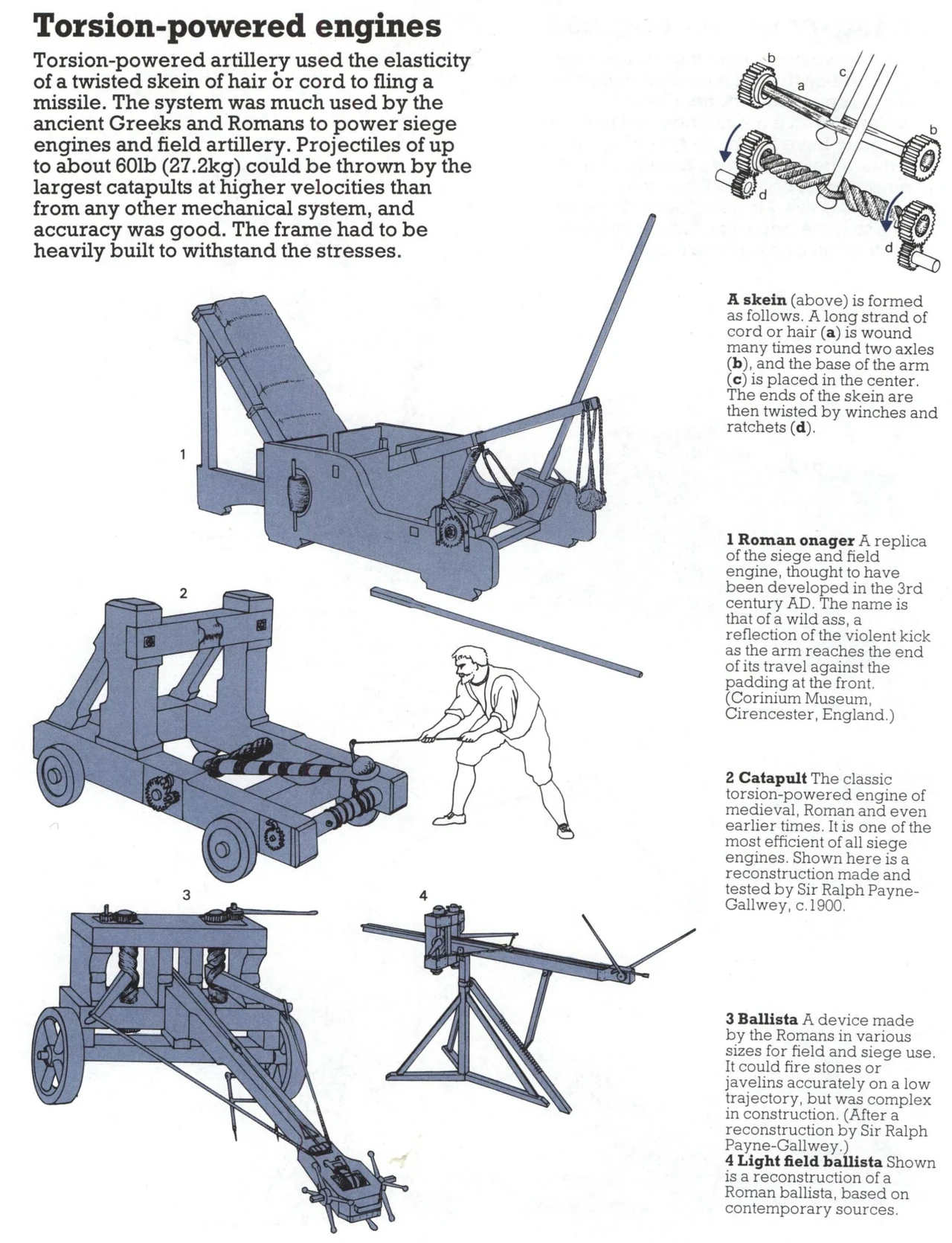

Як працює торсійна пружина
Уявіть товстий джгут зі сухожиль, туго скручений навколо вертикальної або горизонтальної осі. У цей джгут вставлено дерев’яне плече. Коли плече відтягують назад (через лебідку або коловорот), джгут скручується ще сильніше. У ньому накопичується пружна енергія кручення.
У момент відпускання джгут різко розкручується і штовхає плече вперед. На кінці плеча — чаша або праща зі снарядом. Праща відлітає останньою, додаючи ще один оберт і збільшуючи швидкість. Давні інженери (Філон Візантійський, Вітрувій) навіть вивели формули: діаметр торсійного отвору мав бути пропорційний довжині стріли або кубу кореня з ваги каменю. Це дозволяло масштабувати машини.

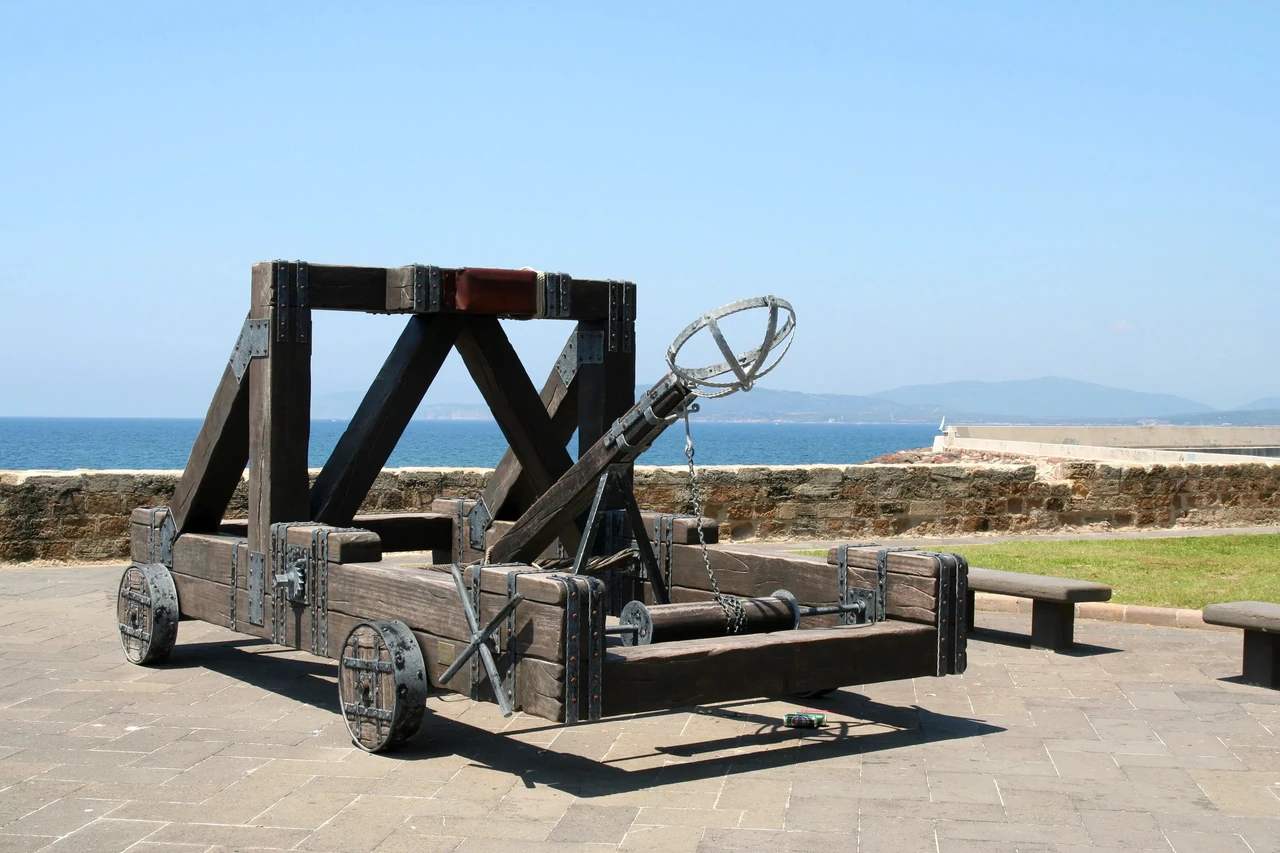

У балісти два таких джгути стоять симетрично, як у гігантського арбалета. У онагра — один великий джгут і одне плече. Онагр сильніше «б’є ногою» назад, тому його ставили на землю або на амортизуючу підставку. За спостереженнями сучасних реконструкторів, торсійні машини добре тримають приціл, якщо джгут правильно змотаний і не пересушений.

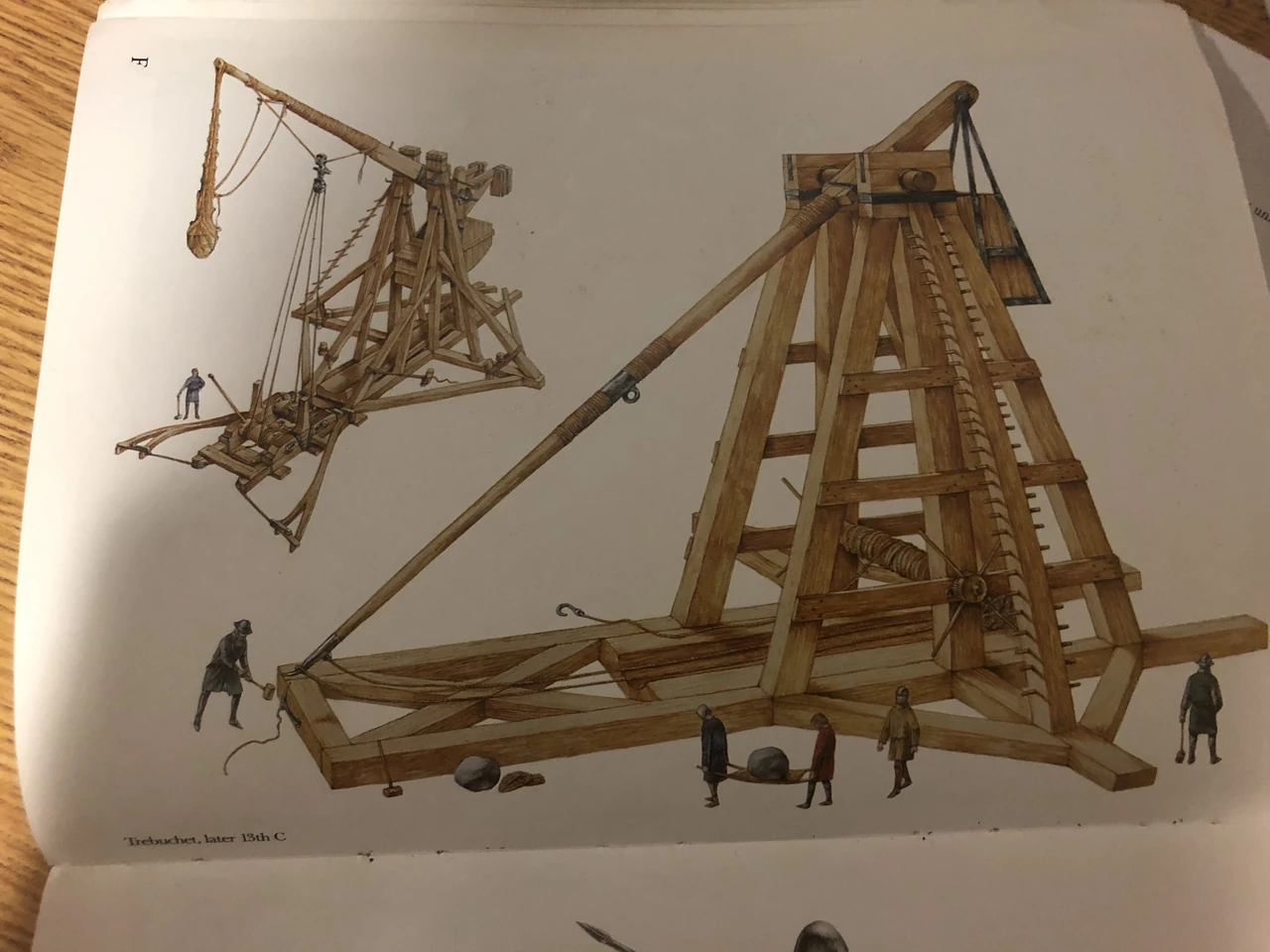

Як працює требушет
Тут усе тримається на важелі з нерівними плечима. Коротка частина — з противовагою (камені, пісок, метал). Довга — з пращею. Коли противовагу відпускають, вона падає, і довге плече з величезним прискоренням піднімається вгору. Праща обертається навколо кінця плеча і в потрібний момент зісковзує з гачка, відпускаючи снаряд під оптимальним кутом.
Механічна перевага виходить подвійною: і від співвідношення плечей (часто 1:4 чи 1:5), і від довжини пращі. Енергія береться з гравітаційної потенціальної енергії вантажу (mgh). У ідеальному випадку майже вся вона пішла б у кінетичну енергію снаряда, але на практиці частина губиться на тертя, коливання рами і повітряний опір. Сучасні комп’ютерні моделі показують ККД близько 50–70 % для добре налаштованих машин з шарнірною противовагою.
Тяговий требушет працює так само, тільки замість вантажу канати тягне команда з 10–50 людей. Він швидше перезаряджається, але менш потужний і вимагає синхронності.
Порівняння основних типів
| Тип | Джерело енергії | Типовий снаряд | Переваги | Недоліки |
|---|---|---|---|---|
| Баліста | Дві торсійні пружини | Важкі стріли, невеликі камені | Точність, прямий постріл | Складне налаштування, чутливість до вологи |
| Онагр / мангонель | Одна торсійна пружина | Камені 3–20+ кг | Простіша конструкція, потужний удар | Сильна віддача, важко ставити на стіни |
| Тяговий требушет | М’язова сила команди | Камені 5–30 кг | Швидка перезарядка, мобільність | Потребує багато людей, менша дальність |
| Противоважний требушет | Гравітація вантажу | Камені 20–100+ кг | Велика потужність і дальність | Повільна зарядка, важка конструкція |
З таблиці видно, чому требушет з противовагою став «королем» облог XII–XIV століть. Він міг кидати те, що торсійні машини вже не тягнули, і при цьому менше залежав від якості сухожиль.
Фізика пострілу простими словами
Коли плече розганяється, снаряд набирає швидкість. У момент відриву від пращі його кінетична енергія дорівнює половині маси, помноженій на квадрат швидкості. Дальність польоту залежить від початкової швидкості, кута викиду (оптимально близько 40–45°) і форми снаряда. Праща дозволяє відпустити камінь у точці, де швидкість максимальна, а кут — найкращий.
У торсійних машинах швидкість набирається дуже різко. У требушета — плавніше, бо противовага падає під дією постійної сили тяжіння. Тому требушет менше «б’є» по власній рамі і може стріляти частіше без ремонту.
У практиці, коли я спостерігав за сучасними реконструкціями на фестивалях, найчастіша помилка новачків — неправильна довжина пращі або кут гачка. Якщо праща коротка, снаряд летить низько і близько. Якщо занадто довга — він відривається пізно і летить майже вертикально. Давні майстри підбирали ці параметри експериментально, іноді тижнями.
Що впливало на дальність і точність
- Якість і вологість торсійних джгутів (сухожилля краще за прядиво, але дорожче).
- Співвідношення плечей важеля.
- Вага і форма снаряда (круглий камінь летить далі за нерівний).
- Кут відпускання пращі.
- Жорсткість і маса самої рами (легка рама «гуляє» і збиває приціл).
Сучасні повнорозмірні реконструкції (за даними істориків техніки та експериментальної археології) показують, що добре налаштований онагр міг кидати камені на 200–300 метрів, а великий требушет — камені в десятки кілограмів на подібну або трохи більшу відстань. Точність при серії пострілів могла бути в межах кількох метрів на 150–180 м, якщо машина стояла нерухомо і обслуговувалася досвідченою командою.
Сучасне життя давніх машин
Сьогодні справжні бойові катапульти нікому не потрібні. Зате їх активно будують історики, інженери-аматори і студенти. Найбільший діючий требушет стоїть у замку Ворік в Англії: він кидає 36-кілограмові снаряди майже на 300 метрів. У навчальних лабораторіях і на STEM-конкурсах школярі змагаються в дальності і точності маленьких моделей з гумовими джгутами або противовагами.
За досвідом, навіть проста шкільна модель з фанери і канатів добре демонструє закон важеля і перетворення енергії. Діти швидко розуміють, чому довге плече і праща важливіші за просто «сильнішу пружину».
Якщо хочете глибше розібратися — почніть з невеликої моделі натяжного або торсійного типу. Потім перейдіть до требушета. Саме так давні інженери йшли від простого до складного, і саме так найкраще відчути, як ці машини насправді працюють.
Катапульти — один із найяскравіших прикладів того, як люди тисячі років тому вміли використовувати базові фізичні закони без формул і комп’ютерів. Розуміння їхньої роботи досі корисне і для інженерів, і просто для цікавих людей.
