Коротко:
- Міна — це вибуховий пристрій, який спрацьовує від присутності, наближення чи контакту людини або техніки.
- Основні види — протипіхотні (уражають людей) і протитанкові (знищують або знерухомлюють техніку).
- Найпоширеніший спосіб активації — тиск на пластину чи розтяжку; рідше магнітний, сейсмічний або командний.
- Всередині завжди є підривник, детонатор, підсилювальний заряд і основна вибухова речовина.
- Вибух відбувається миттєво після спрацювання — міф про «відпустиш ногу — вибухне» майже не відповідає реальності для більшості сучасних конструкцій.
- Навіть старі міни залишаються небезпечними десятиліттями; торкатися їх категорично не можна.
Міни працюють за досить простою, але жорсткою логікою: вони чекають на ціль і реагують на її дію. Коли людина наступає, машина проїжджає або хтось зачіпає розтяжку, механізм звільняє ударник чи замикає електричне коло. Далі йде ланцюгова реакція — від маленького капсуля до основного заряду. Усе відбувається за частки секунди.
Ця стаття пояснює саме механіку. Без порад, як їх ставити чи знешкоджувати. Тільки те, як вони влаштовані, чому вибухають і чим відрізняються типи. Матеріал базується на відкритих технічних описах і довідниках міжнародних організацій з розмінування. Він не замінює професійну консультацію саперів чи військових інженерів.

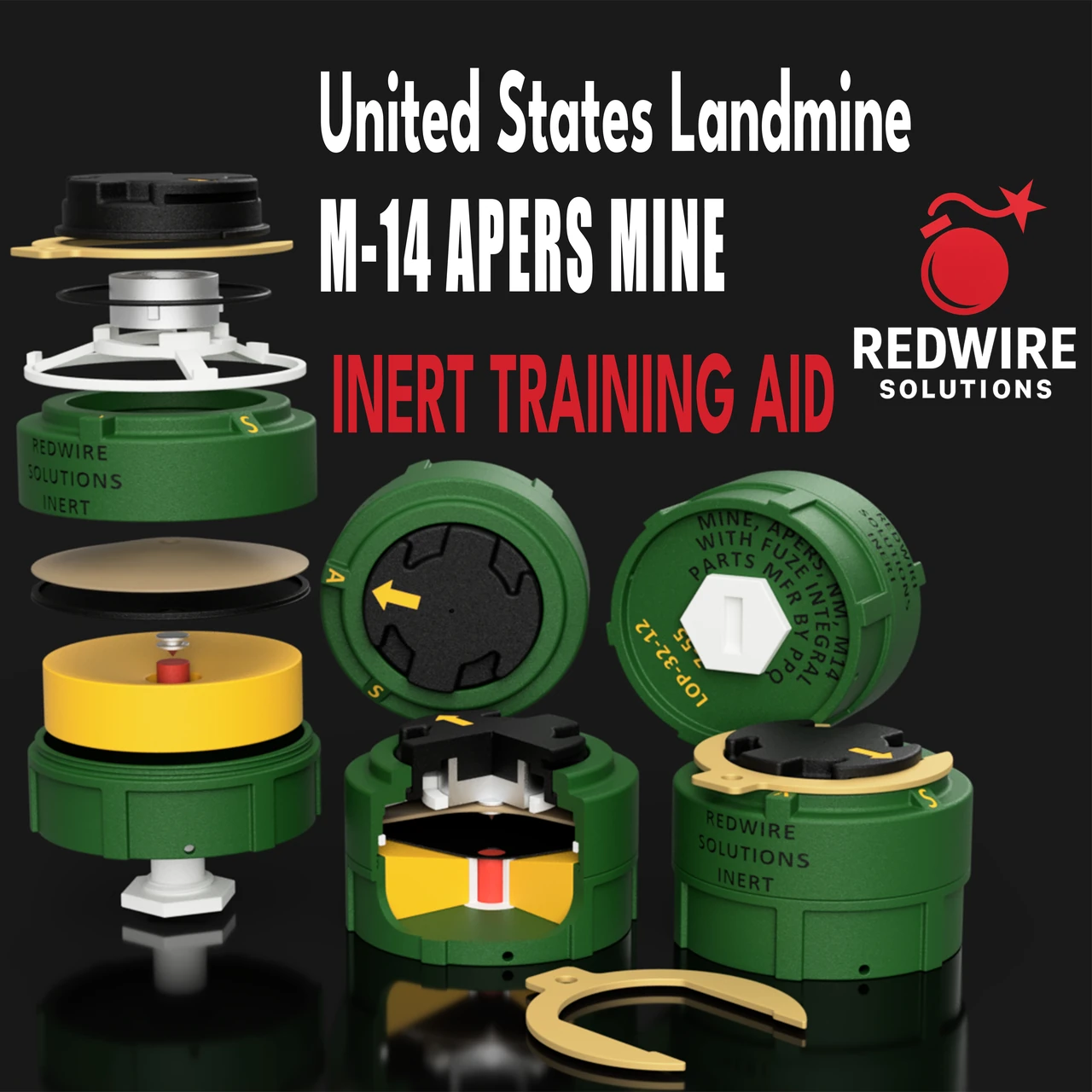

З чого складається звичайна міна
Будь-яка міна, незалежно від розміру, має кілька обов’язкових частин. Корпус тримає все разом. Він може бути металевим, пластиковим або навіть дерев’яним у старих зразках. Усередині лежить основний заряд вибухівки — від кількох десятків грамів у протипіхотних до кількох кілограмів у протитанкових.
Між основним зарядом і підривником стоїть підсилювач (бустер). Це невелика порція більш чутливої вибухівки. Вона потрібна, бо детонатор сам по собі занадто слабкий, щоб надійно ініціювати великий заряд. Детонатор — крихітна капсула з дуже чутливою речовиною, яку легко підірвати ударом чи іскрою.
Найважливіша частина — підривник, або запал. Саме він перетворює механічний тиск, натяг дроту чи магнітне поле в сигнал для детонатора. У більшості конструкцій підривник має ударник під пружиною, який утримується чекою або спеціальним виступом. Коли виступ звільняється, пружина штовхає ударник у капсуль.
У практиці пояснення цієї схеми завжди помічаю: люди дивуються, наскільки все механічно просто. Немає складної електроніки в класичних мінах. Пружина, шток, чека — і все. Саме тому вони працюють через багато років після встановлення.
Основні типи мін і як вони відрізняються
Усі наземні міни ділять на дві великі групи за ціллю.
Протипіхотні розраховані на людину. Їх роблять невеликими, щоб легко маскувати. Тиск спрацювання зазвичай від 5 до 16 кілограмів — достатньо ваги ноги дорослої людини. Всередині рідко більше 200–300 грамів вибухівки.
Протитанкові (або протитранспортні) набагато більші. Вони потребують тиску від 100–150 кілограмів і більше, щоб не спрацьовувати від людей. Заряд — кілька кілограмів. Мета — зламати гусеницю, пробити днище або знищити екіпаж.
Всередині протипіхотних є ще поділ за способом ураження.
- Фугасні (blast) — діють ударною хвилею і продуктами вибуху. Зазвичай закопують майже врівень із землею. Вибух спрямований вгору, під ногу. Часто відриває стопу або нижню частину ноги.
- Осколкові — корпус або спеціальні готові осколки розлітаються навколо. Радіус ураження більший.
- Вистрибуючі (bounding) — спочатку маленький заряд підкидає міну на висоту близько метра, а вже там вибухає основний. Осколки летять на рівні тулуба і голови.
- Направленої дії — осколки летять переважно в один бік, як у відомих конструкціях типу Claymore.
Після такого списку завжди варто додати: у реальних умовах міни часто комбінують. Одна і та ж конструкція може мати кілька гнізд для підривників — основний і додаткові для захисту від зняття.
Як саме спрацьовує підривник
Найпоширеніший варіант — натискний. Людина або колесо натискає на пластину чи шток. Шток опускається, звільняє ударник. Ударник під дією пружини б’є по капсулю-детонатору. Детонатор підриває підсилювач, той — основний заряд.
У багатьох конструкціях є так звана «далека зведення». Після встановлення міна ще деякий час неактивна — механізм зведення працює повільно. Це захист для того, хто її ставить. Потім вона переходить у бойове положення.
Другий поширений спосіб — натяжний. Тонкий дріт (розтяжка) прикріплений до чеки. Як тільки хтось зачіпає дріт ногою чи технікою, чека висмикується. Ударник звільняється. Такий варіант часто ставлять на осколкові та вистрибуючі міни.
Є ще розвантажувальні підривники. Вони спрацьовують не коли натискають, а коли знімають вантаж. Їх використовують як захист від зняття — якщо хтось спробує підняти міну, вона вибухне.
Сучасніші протитанкові іноді мають магнітні або сейсмічні датчики. Вони реагують на зміну магнітного поля від великої маси металу або на вібрацію землі. Контакту з корпусом міни навіть не потрібно.
За спостереженнями з відкритих технічних звітів, більшість цивільних випадків травмування відбувається саме на натискних фугасних мінах. Вони маленькі, пластикові, майже не видно, і тиск потрібен мінімальний.
Що відбувається в момент вибуху
Коли детонатор спрацьовує, через основний заряд проходить ударна хвиля зі швидкістю кілька кілометрів на секунду. Тверда вибухівка миттєво перетворюється на розжарені гази під величезним тиском. Температура всередині досягає тисяч градусів, тиск — мільйонів паскалів.
У фугасної міни ці гази рвуть ґрунт і б’ють вгору. Нога отримує потужний компресійний удар. Кістки дробляться, м’які тканини розриваються. Часто стопа відривається повністю.
В осколкової міни корпус або спеціальні готові елементи (кульки, стрижні) розлітаються з швидкістю понад кілометр на секунду. Вони пробивають тіло на відстані десятків метрів. Вистрибуюча міна додає ще один етап — підкидання. Вибух відбувається вже на висоті, тому осколки покривають більшу площу на рівні людини.
Протитанкова міна під технікою створює потужну ударну хвилю, яка ламає гусениці, підриває днище або пробиває броню. У деяких сучасних зразках використовують кумулятивний ефект або ударне ядро — метал формується в снаряд і летить угору з величезною швидкістю.
Порівняння основних характеристик
| Параметр | Протипіхотна фугасна | Протипіхотна осколкова / вистрибуюча | Протитанкова |
|---|---|---|---|
| Типовий тиск спрацювання | 5–16 кг | натиск або розтяжка | від 100–150 кг і більше |
| Маса вибухівки | зазвичай до 200–300 г | від 100 г до 600–700 г | кілька кілограмів |
| Основний ефект | руйнування ноги | осколки на великій площі | знерухомлення або знищення техніки |
| Глибина встановлення | майже на поверхні | часто частково або на поверхні | на поверхні або неглибоко |
Таблиця показує загальні тенденції. Конкретні моделі відрізняються. Але логіка залишається тією ж: чим менша міна, тим вона небезпечніша для пішохода і тим важче її помітити.

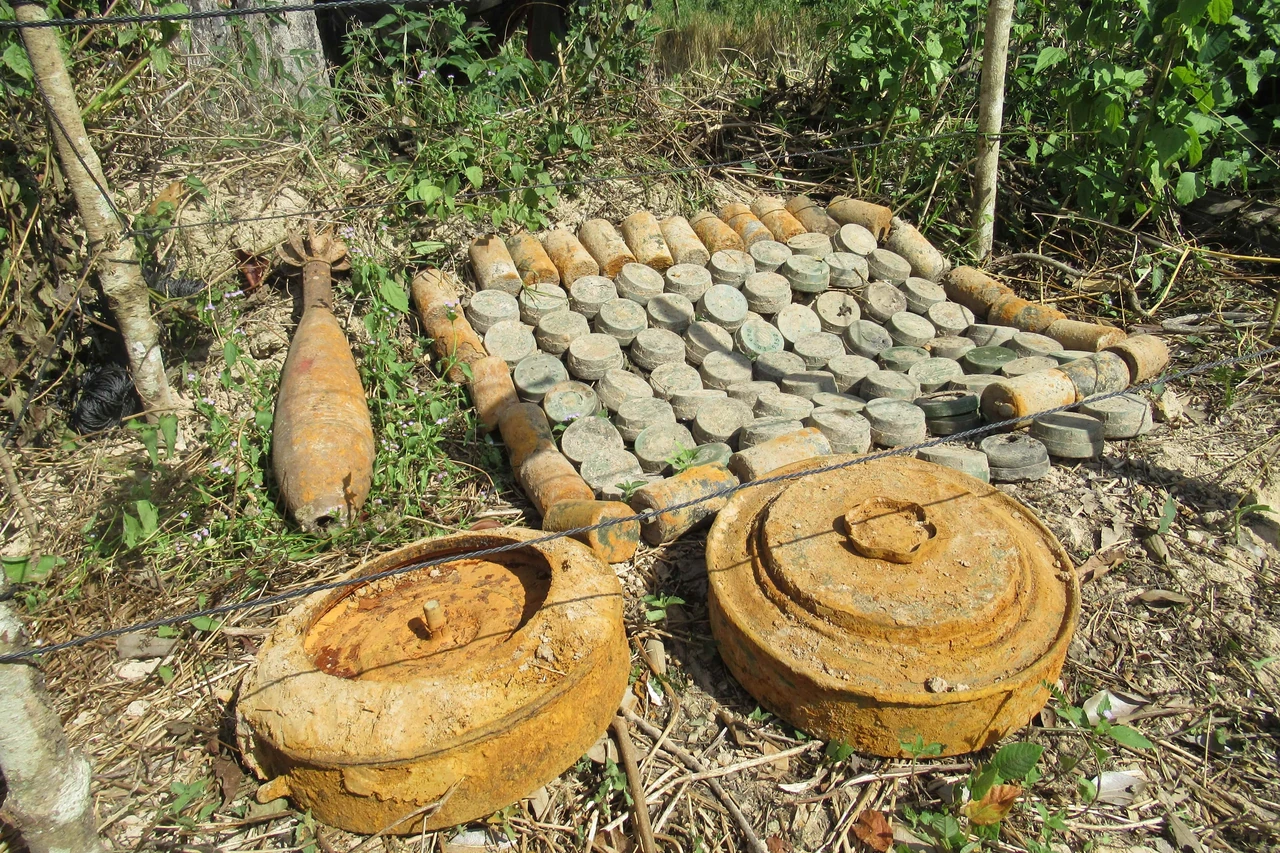

Чому міни залишаються небезпечними роками
Вибухівка в мінах стабільна. Пластикові корпуси майже не гниють. Металеві іржавіють, але підривник часто продовжує працювати. Волога, мороз, перепади температур поступово змінюють чутливість, але не знешкоджують пристрій.
Саме тому території, заміновані десятиліття тому, досі потребують розмінування. Міна не «засинає». Вона просто чекає. У практиці роботи з відкритими звітами організацій з гуманітарного розмінування постійно бачу підтвердження: знаходять міни 40–50-річної давності, які спрацьовують як нові.
Є ще один нюанс. Багато мін мають додаткові гнізда для підривників. Якщо основний не спрацював або хтось намагається зняти пристрій, спрацьовує додатковий. Це називають елементами невитягування.
Коротко про історію та обмеження
Імпровізовані міни з’явилися ще в Першій світовій. Масового характеру явище набуло у Другій світовій. Тоді з’явилися і класичні вистрибуючі конструкції, і великі протитанкові.
Після війни протипіхотні міни стали одним із головних факторів довготривалої небезпеки для цивільного населення. У 1997 році прийняли Оттавську конвенцію, яка забороняє застосування, накопичення, виробництво і передачу протипіхотних мін. Багато країн приєдналися. Україна теж є учасницею. Однак у зонах активних бойових дій і на окупованих територіях ситуація з мінною небезпекою залишається надзвичайно гострою.
Протитанкові міни конвенція напряму не забороняє. Їх продовжують використовувати як інженерне загородження.
Що варто запам’ятати кожному
Міни не «розумні». Вони не розрізняють солдата і дитину, техніку і цивільний автомобіль. Вони реагують на фізичну дію — тиск, натяг, зміну поля.
Якщо ви побачили підозрілий предмет у землі, дріт, пластикову коробку чи будь-що, що виглядає чужорідно — зупиніться. Не підходьте. Не чіпайте. Не намагайтеся відсунути ногою чи палкою. Відійдіть тією ж дорогою, якою прийшли, і повідомте відповідні служби.
У зонах, де велися бойові дії, правило одне: ходити тільки перевіреними шляхами. Навіть якщо поле виглядає спокійним і зеленіє трава.
Розуміння того, як саме працюють міни, не дає права експериментувати. Воно лише допомагає усвідомити масштаб небезпеки і ставитися до будь-якого незнайомого предмета з максимальною обережністю. Сапери і спеціалісти з розмінування мають обладнання, підготовку і протоколи. Цивільним цього робити не треба.
Якщо ви живете чи працюєте в потенційно небезпечному районі — слідкуйте за офіційними повідомленнями про розмінування, беріть участь у програмах інформування і ніколи не ігноруйте попереджувальні знаки. Це найпростіше і найефективніше, що можна зробити.
