Як зробити телескоп: від лінз до перших кратерів

Коротко

• Найпростіший робочий телескоп — це дві лінзи в трубі: довгофокусний об’єктив спереду і короткофокусний окуляр ззаду.
• Збільшення рахується просто: фокусна відстань об’єктива ділиться на фокусну відстань окуляра. Апертура, тобто діаметр лінзи чи дзеркала, важливіша за «кількість іксів» на коробці.
• Рефрактор з ПВХ збирається за вечір. Ньютонівський рефлектор уже потребує дзеркал, колімації і нормального монтування.
• На Сонце крізь телескоп без повноапертурного сонячного фільтра дивитися не можна взагалі. Окулярні «сонячні скельця» тріскаються від тепла.
• Перша ніч — Місяць, Юпітер з супутниками, Сатурн. Якщо труба хитається, оптика ні в чому не винна.
• Лінзи й дзеркала краще купити готові. Шліфувати дзеркало вдома можна, але це вже окремий довгий проєкт, а не суботній експеримент.

Якщо хочете швидко побачити кратери, а не провести зиму з карборундом — беріть готову оптику і робіть трубу, фокусер і монтування самі. Саме там і сидить різниця між «іграшкою» і приладом, яким реально користуєшся.

Зробити телескоп вдома можна. Не метафорично, не «майже», а цілком конкретно: дві лінзи, труба, чорна фарба всередині і спосіб навести це добро на Місяць, не тримаючи все на витягнутих руках. Найпростіший варіант — рефрактор, тобто труба з лінзами. Складніший, але з більшим «апетитом» до слабкого світла — рефлектор Ньютона з увігнутим дзеркалом унизу і маленьким плоским дзеркалом збоку.

Формула збільшення одна й та сама для обох схем: фокусна відстань об’єктива, поділена на фокусну відстань окуляра. Об’єктив на 500 мм і окуляр на 25 мм дають 20×. Той самий об’єктив з окуляром 10 мм — уже 50×. Звучить, ніби більше завжди краще. Не завжди. Картинка стає темнішою, дрібніше тремтить атмосфера, і ви раптом бачите не моря Місяця, а власний пульс у окулярі.

У практиці я починав з картонної труби і двох лінз з оптичного набору. Перше, що показав той прилад, — перевернутий димар сусіда за триста метрів. Нічого героїчного. Але коли пізніше навів його на Місяць і побачив тінь від кратера, стало зрозуміло: телескоп — це не «збільшувальне скло з мрією», а збірка, де труба, фокус і стійкість ніг важливі не менше за самі скельця.

Який телескоп варто робити вдома

Є три реалістичні стежки. Перша — шкільний рефрактор з двох лінз. Друга — нормальний ахроматичний рефрактор з готового дублета і покупного окуляра. Третя — ньютонівський рефлектор, часто на добсонівському монтуванні з фанери. Усе інше, від шліфування дзеркала з нуля до апохромата своїми руками, уже для людей, які свідомо хочуть провести з цим місяці.

Рефрактор: дві лінзи і труба

Рефрактор збирає світло лінзою. У галілеївській схемі спереду стоїть збиральна лінза, ззаду — розсіювальна. Зображення пряме, труба коротша, поле зору вузьке. Такі труби добре годяться «подивитися на дерево за річкою», для астрономії вони швидко впираються в обмеження. У кеплерівській схемі обидві лінзи збиральні. Зображення перевернуте, поле ширше, для неба це якраз те, що треба. Між лінзами відстань приблизно дорівнює сумі їхніх фокусних відстаней.

Одинарна лінза дає райдужну облямівку навколо Місяця й планет — хроматичну аберацію. Тому для чогось серйознішого за «вау, збільшилось» беріть ахроматичний дублет: дві склейки скла з різною дисперсією. Sky at Night Magazine якраз радить починати з дублета 60–80 мм і нормального окуляра Пльоссл, а не з лупи з канцтоварів.

Рефлектор Ньютона: дзеркало замість великої лінзи

Ісаак Ньютон зібрав робочий дзеркальний телескоп близько 1668 року, а в 1672-му показав його Лондонському королівському товариству. Ідея проста: велике увігнуте дзеркало внизу труби збирає світло, маленьке плоске під 45° відводить фокус убік, де стоїть окуляр. Хроматизму від об’єктива немає, бо світло не проходить крізь скло, а відбивається.

Для довгофокусних систем, умовно від f/8 і повільніше, сферичне дзеркало ще можна стерпіти. На коротких фокусах, f/4–f/6, потрібна парабола, інакше зірки по краю поля роз’їдуться. У практиці новачки часто купують готовий комплект «головне плюс вторинне» і вже самі роблять трубу. Шліфувати дзеркало вручну можна. Це грубе шліфування, тонке, полірування і фігурування. Години, мокрий карбід кремнію, тест Фуко. Окреме життя, не «зробити телескоп на вихідних».

Добсон: коли монтування важливіше за блиск труби

Джон Добсон у 1960-х зробив ньютонівський телескоп «для всіх»: фанерна «гойдалка», смуги тефлону, дешеве головне дзеркало. Альтоазимут — вгору-вниз і ліворуч-праворуч, без екваторіальних осей. Плани такого монтування десятиліттями викладають у традиції любительського виготовлення телескопів Stellafane. Якщо рефлектор стоїть на хиткому фотоштативі, ви не побачите й половини того, на що здатне дзеркало.

Таблиця бреше тільки в одному: навіть дешевий рефрактор на нормальній тренозі обійде «крутий» Ньютон, який ви намагаєтесь утримати ліктями. Світло збирає оптика. Картинку тримає монтування.

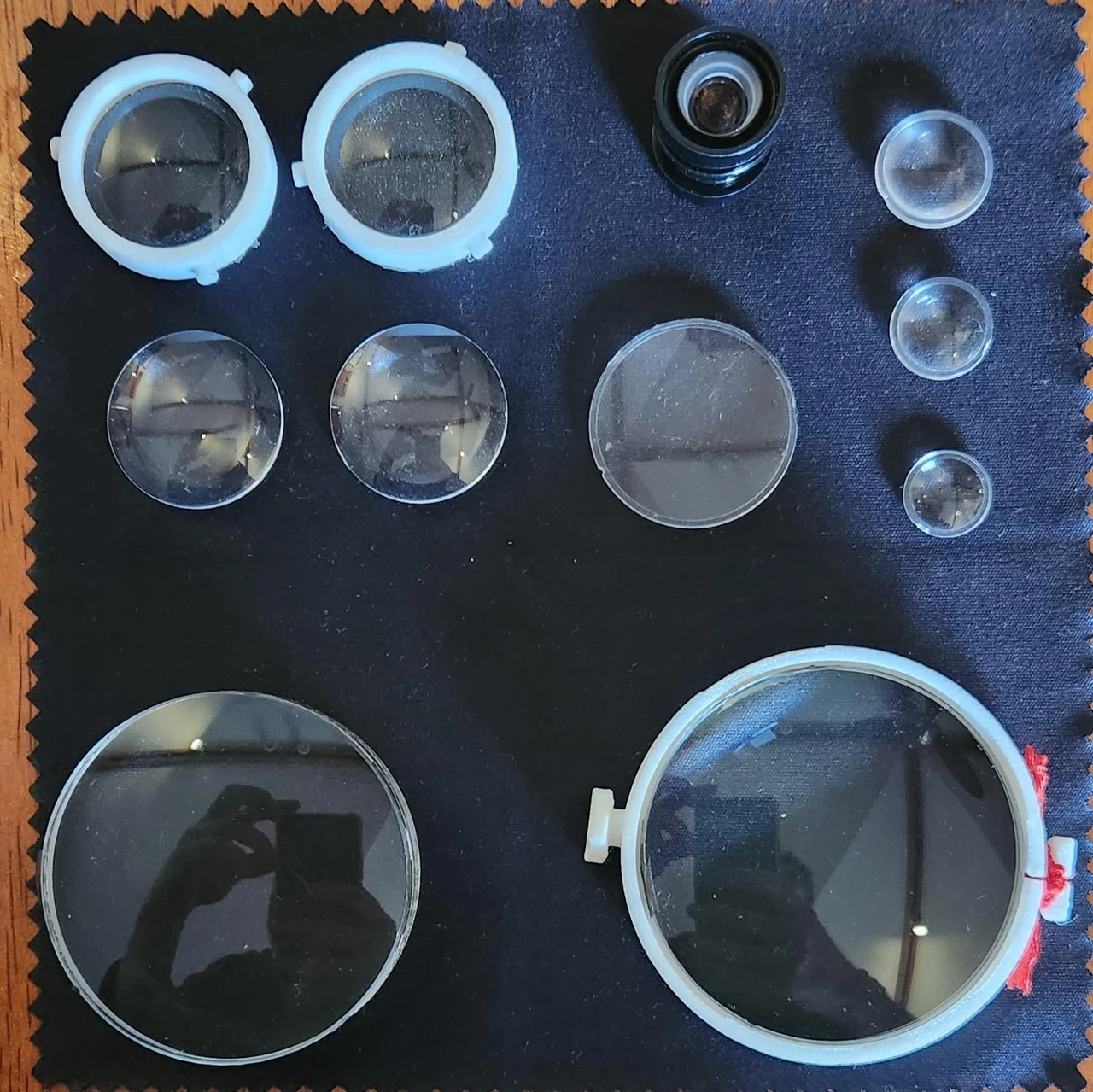

Що купити, а що знайдеться в гаражі

Оптику я б не «видумував» з-під збільшувального скла для газет. Лупа для читання має коротку фокусну відстань і купу спотворень. Об’єктив потрібен інший: великий діаметр і довгий фокус. Окуляр — короткий фокус і пристойне поле. Труба, фарба, стрічка, фанера — уже побутові речі.

• Об’єктив: ахроматичний дублет 50–80 мм, фокус 400–900 мм. Або збиральна лінза з відомою діоптрійністю, якщо це перший дослід.
• Окуляр: покупний Пльоссл 1,25 дюйма на 20–25 мм. Для найпростішої труби зійде і ювелірна лупа, але картинка буде тісніша.
• Труба: каналізаційний ПВХ 50 або 110 мм, поштова картонна туба, сантехнічна труба трохи ширша за лінзу.
• Фокусер: два відрізки труби, що входять один в один з тертям. Або готовий рейковий чи крейфорд, якщо збираєте Ньютон.
• Матова чорна фарба всередині. Зовнішній колір хай буде який завгодно.
• Двосторонній скотч, сантехнічний герметик, ізострічка, ножівка, лінійка, штангенциркуль якщо є.
• Для рефлектора: головне дзеркало, еліптичне вторинне, осередок дзеркала, павук або тримач діагоналі, коліматор.
• Монтування: фотоштатив з головкою для малого рефрактора; фанера, Т-подібні підшипники або тефлон — для Добсона.

Діоптрії переводяться в фокус без містики: фокусна відстань у міліметрах дорівнює 1000, поділеним на кількість діоптрій. Лінза +1 дптр дає метр фокусу. +2 дптр — 500 мм. +0,75 дптр — приблизно 1330 мм, уже майже «астрономічна» довжина труби, яку незручно возити в ліфті. За спостереженнями, саме на цьому місці люди вперше розуміють, чому аматори люблять дзеркала: труба стає коротшою.

Інструмент мінімальний. Ножівка по пластику, дриль, наждак, струбцини. Для Добсона ще лобзик і кутник. Не потрібен токарний верстат, якщо не женетеся за ідеальним фокусером. Потрібні прямі руки і бажання двічі переміряти, перш ніж різати.

Фокус, апертура, збільшення: три цифри, без яких труба сліпа

Телескоп збільшує кут, під яким ви бачите об’єкт. Не «наближає кілометрами», а розсовує видимий розмір. Звідси формула: збільшення дорівнює фокусу об’єктива, поділеному на фокус окуляра. Хочете інше збільшення — змінюєте окуляр, а не перебудовуєте всю трубу.

Світлосила — це фокус, поділений на діаметр. Пишуть як f/8, f/10, f/5. Довгий f/10 спокійніший до помилок юстування і дешевших окулярів. Короткий f/5 збирає ширше поле, але нещадно показує криві дзеркала і криві руки.

Апертура вирішує дві речі: скільки світла ви зібрали і який кут ще можете розрізнити. Межа Доза для подвійних зір приблизно 116, поділити на діаметр у міліметрах, у кутових секундах. Для 60 мм це близько 1,9″. Для 200 мм — близько 0,6″. У місті цю межу все одно з’їсть атмосфера. Тому правило «максимум 2× на міліметр діаметра» — стеля в ідеалі, а не програма на кожен вечір. 60-міліметровий рефрактор теоретично тягне 120×. Живою зимової ночі з балкона часто солодше виглядає 40–70×.

Вихідна зіниця — діаметр апертури, поділений на збільшення. У молодої людини в темряві зіниця ока близько 7 мм. Якщо вихідна зіниця телескопа більша, частина світла просто не заходить в око. Якщо дуже мала, пів міліметра, лізуть «мушки» в оці і картинка сіріє. Планети люблять щось середнє. Галактики — низьке збільшення і велику зіницю, аби зібрати тло.

Женіться не за 500× з оголошення, а за стійким 40–80× на своїй апертурі. Саме там саморобка вперше перестає бути атракціоном і починає показувати деталі.

Як зробити найпростіший рефрактор

Це той маршрут, який реально закрити за день, якщо лінзи вже на столі. Не шліфуйте скло. Купіть або зніміть з розбитого бінокля, старого проектора, комплекту для дослідів. Далі — геометрія і акуратність.

1. Виміряйте фокус об’єктива. Поставте лінзу на підставку, наведіть на далекий предмет за вікном, ловіть чітке перевернуте зображення на білому аркуші. Відстань від скла до аркуша — фокусна відстань. Перевірте двічі, вранці й увечері світло різне, рука зсувається.
2. Довжина основної труби має бути близька до цього фокусу мінус місце під окулярний вузол. Запас на фокусування зробіть сантиметрів десять: внутрішню трубку висуватимете вперед-назад.
3. Внутрішність труби і бленди пофарбуйте матовим чорним. Глянець усередині — це вуаль, бліки, «туман», який новачки списують на погану лінзу.
4. Об’єктив поставте в оправу так, щоб опукла сторона (у простої лінзи) дивилася на небо, а вісь збігалася з віссю труби. Без перекосу. Найменший клин дасть кому по краю поля.
5. Окуляр зберіть у тоншій трубці, що з тертям ходить у фокусері. Для кеплера відстань між лінзами ≈ Fo + Fe. Для галілея ≈ Fo мінус модуль фокусу розсіювальної лінзи.
6. Бленда спереду, сантиметрів 10–12 труби того ж діаметра, рятує від роси і бічного світла ліхтарів.
7. Наведіть удень на далекий об’єкт, зловіть фокус, лише потім виходьте під Місяць. Ніч — поганий час учитися, де в цій конструкції «туго» і де «люфт».

Після цих кроків у вас уже є прилад. Кривий, можливо. З вузьким полем, можливо. Але якщо Місяць у окулярі не розмазаний у кашу, ви зібрали телескоп, а не макет телескопа.

Де кілька дрібниць, які не влізають у «вісім кроків», а життя псують. Лінза не повинна бути затиснута намертво: скло розширюється, оправа — ні, з’явиться напруга і плямистий фокус. Залиште міліметр м’якого упору. Кришки на обидва кінці зробіть одразу, інакше за тиждень усередині буде пил, який ви розглядатимете як зоряне поле. І не клейте об’єктив скотчем навічно: колись доведеться протерти.

Помічав таке: людина збирає трубу ідеально, а окуляр тримає «на око», вставляє криво, і пів години шукає, чому Юпітер овальний. Юпітер не овальний. Перекошений окуляр.

Як зібрати ньютонівський рефлектор

Тут уже не «дві лінзи в трубочці». Тут світловий шлях ламається. Головне дзеркало дивиться в небо, збирає пучок, до фокуса його не доводить — перехоплює вторинне. Окуляр стоїть збоку труби. Якщо вторинне змістити на сантиметр, ви будете колімувати до ранку і клясти дзеркало, яке ні в чому не винне.

Труба, осередок, павук

Труба — картонна опалубна, ПВХ великого діаметра, фанерний восьмигранник. Довжина близька до фокуса головного дзеркала, мінус відрізок від вторинного до окуляра. Діаметр труби береться з запасом: головне дзеркало не повинно «дихати» впритул до стінок, і треба місце під осередок.

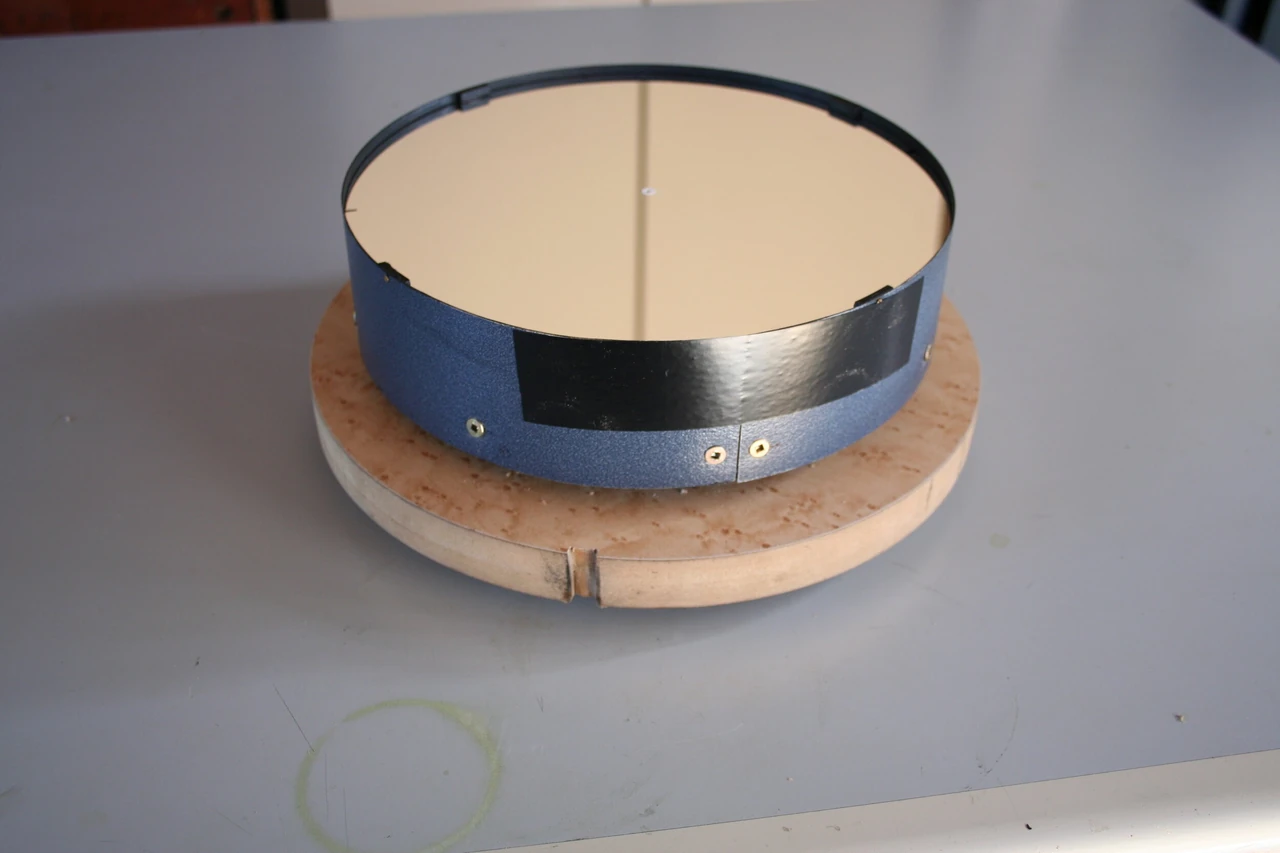

• Осередок головного дзеркала — дві фанерні пластини з вентиляційним отвором по центру, три точки опори, три гвинти юстування. Дзеркало лежить, а не прикручене наскрізь крізь скло.
• Вторинне кріпиться на «павуку» з тонких лопатей або на одиночному тримачі. Чим тонші лопаті, тим менші дифракційні промені від зірок.
• Фокусер ріжеться в стінці труби так, щоб вісь окуляра дивилася в центр вторинного, а вторинне — в центр головного.
• Шукач, навіть найпростіший red-dot, ставте одразу. Шукати Сатурн у полі 1° через випадковий окуляр — розвага на один раз.

Дзеркало чіпайте за краї, не за покриття. Відбиваючий шар алюмінію легко посадити пальцем. Якщо купуєте скло без покриття — це ще пів справи: алюмінування роблять у вакуумній камері, вдома з балончика «під хром» астрономічного дзеркала не вийде.

Колімація, без якої Ньютон — просто труба

Колімація — виставлення осей. Спочатку вторинне під окуляром має виглядати круглим і центрованим. Потім у ньому має бути видно головне, теж по центру. Потім відбиття окуляра збігається з міткою в центрі головного дзеркала. Лазерний коліматор прискорює це, чеширський окуляр показує чесніше. Після перевозки в багажнику перевіряйте знову. Короткі f/5 збиваються від погляду. Довгі f/8 прощають більше.

Не женіться одразу за 200 мм. Стоп’ятдесят на f/8 спокійніше в юстуванні, труба ще піднімається однією людиною, а світла вже помітно більше, ніж у 70-міліметрового ахромата. Вісім дюймів — красиво, поки не спробуєте занести це в квартиру сходами без ліфта.

Монтування, на якому все стоїть або все падає

Малий рефрактор можна поставити на фотоштатив. Дивіться, щоб головка тримала не лише трубу, а й висунутий окуляр, шукач і вашу звичку спиратися на окуляр носом. Для Ньютона від 114 мм штатив з гіпермаркету зазвичай слабкий. Тут Добсон виграє: низький центр ваги, великі підшипники висоти, тефлон по пластику в азимуті. Штовхнув трубу — вона поїхала і стала. Без черв’яків, без дротів.

1. Знайдіть центр ваги труби. Цапфи висоти ставляться там, інакше труба клюватиме в землю або задиратиметься.
2. Рух має бути плавний, з невеликим тертям. Занадто легко — планета втече. Занадто туго — ви рвонете і зб’єте наведення.
3. Земля під монтуванням. Балконна плитка дрижить, дерев’яна тераса дрижить, асфальт кращий. Ноги штатива не на ковдрі.

Екваторіал з годинниковим механізмом — наступний рівень, потрібен для довгих експозицій. Для візуала Добсон чесніший. За досвідом, люди частіше кидають саморобний телескоп не через слабку лінзу, а через те, що «нічого не втримати в полі». Це монтування. Завжди монтування.

Помилки, на яких згорає бажання дивитися

Новачки роблять майже той самий набір жестів. Я їх теж робив, просто не всі одразу.

• Одинарна лінза замість ахромата — і Місяць у веселках. Людина вирішує, що «телескопи так і показують».
• Труба всередині біла або глянцева. Бліки з’їдають контраст.
• Збільшення 200× на 50 мм скла. Картинка сіра, тремтить, деталі зникають.
• Спостереження з підвіконня: труба ловить вібрацію квартири, кроки в коридорі стають землетрусом.
• Немає кришок. Пил на об’єктиві. Потім спроба терте скло футболкою.
• Спостереження Сонця «на секундочку» без фільтра. Це не помилка збірки. Це ризик спалити сітківку.
• Вторинне дзеркало навмання, без зміщення. Поле підсвічене нерівномірно, колімація не сходиться.
• Окуляр з лазерної указки, з веб-камери, з «чого було». Іноді працює. Частіше — пляма замість диска планети.

Окремо про Сонце, бо тут немає права на «ну я обережно». Фільтр має закривати весь об’єктив спереду, щільно, щоб його не зірвав вітер. Фільтри, які вкручуються в окуляр, нагріваються в фокусі й можуть тріснути. Звичайні сонцезахисні окуляри, диски, засвічена плівка, закопчене скло — не фільтр для телескопа. Шукач теж треба закрити або зняти, бо він збирає те саме Сонце і може опікти око чи руку. Для денного «просто подивитися», без спеціального фільтра, телескоп не призначений.

Ще дрібниця, про яку соромно, але вона постійна: конденсат. Винесли теплу трубу на мороз — об’єктив заплакав. Чекайте термізації. Пів години, година для товстого дзеркала. Кришка знімається останньою. Інакше ви юстуєте росу.

Перша ніч: що наводити, щоб не розчаруватися

Не починайте з галактики Андромеди в світловому місті. Вона буде сірою плямою, і ви вирішите, що збірка невдала. Починайте з Місяця. Кратери, гірські тіні на термінаторі, Море Спокою. Потім Юпітер: чотири галілеєві супутники вже в 20–30×. Сатурн з кільцями — десь від 40–50×, якщо труба стоїть. Венера покаже фазу, не «обличчя». Марс часто маленький і вередливий до повітря.

• Місяць за три дні до чи після чверті: тіні довгі, рельєф читається.
• Юпітер високо над горизонтом, не в імлі над дахами.
• Сатурн — терпіння і середнє збільшення, не максимальне.
• Плеяди, Ясла, Місяць у «повному полі» на низькому збільшенні — перевірка, чи живе окуляр.
• Оріон взимку: з апертури від ~100 мм туманність уже не точка.

Місто не вбиває планети й Місяць. Воно вбиває галактики. Якщо ви в Києві, Харкові чи Львові, саморобний рефрактор усе одно має сенс: Місяць з балкона нікуди не дівся. Для слабких об’єктів потрібні темніше небо і більша апертура, а не ще один окуляр «на 4 мм».

Записуйте, що вийшло. Фокус, окуляр, що було видно, чи дрижала труба. Через місяць ця шпаргалка дорожча за будь-яку теорію. І одягайтеся тепліше, ніж здається. Стояти без руху біля окуляра — це не прогулянка. Охолоджує швидше, ніж очікування першого Сатурна.

Коли саморобку варто зупинити і купити готове

Якщо вам потрібен «просто подивитися з дитиною на Місяць» — картонний кеплер або ПВХ-ахромат 60 мм закривають задачу. Якщо хочете кільця Сатурна регулярно, без лотереї — або дуже акуратний 80-міліметровий ахромат на нормальній тренозі, або Ньютон 130–150 мм на Добсоні. Шліфувати перше в житті дзеркало 200 мм «бо так робили діди» можна. Тільки закладіть місяці, а не суботу.

Готові окуляри Пльоссл 25 і 10 мм дають більший стрибок якості, ніж третя саморобна лінза з шухляди. Готове головне дзеркало з нормальною фігурою обганяє саморобну сферу, виведену «на око». Тут нема зради. Телескоп — система. Ви маєте право зробити трубу і гойдалку, а скло довірити людям, у яких є тестова пластина.

Не женіться за каталожними 500×. Зробіть одну трубу, яка стоїть, фокусується і показує термінатор Місяця. Потім, якщо не відпустить, беріться за Ньютон. Якщо відпустить після першого Юпітера — теж нормально. Прилад уже виконав роботу: небо перестало бути пласким.

Зберіть рефрактор з виміряним фокусом і чорною трубою, поставте його так, щоб не дрижав, і першої ж ясної ночі наведіть на Місяць біля термінатора. Якщо кратери прочиталися — ви знаєте, що робити далі: або ставити кращий окуляр, або креслити фанерний Добсон. Якщо ні — шукайте люфт, блік і перекіс лінзи, а не «іншу магічну схему». Небо нікуди не дінеться. Труба має стати чесною.
