Коротко:
- Парова машина перетворює теплову енергію пари на механічну роботу через розширення пари в циліндрі.
- Основні елементи — котел, циліндр з поршнем, золотник і механізм передачі руху на вал.
- Пара під тиском штовхає поршень, а шатун із кривошипом перетворюють зворотно-поступальний рух на обертальний.
- Ефективність зростає завдяки окремому конденсатору, перегріву пари та багатоступеневому розширенню.
- Сьогодні поршневі машини майже не використовують, але парові турбіни працюють на електростанціях.
Парова машина — це тепловий двигун зовнішнього згоряння, у якому потенціальна енергія водяної пари під тиском перетворюється на механічну роботу. Вода нагрівається в котлі, стає парою, розширюється в циліндрі й штовхає поршень. Далі зворотно-поступальний рух через шатун і кривошип стає обертальним на вихідному валу.
Цей процес лежить в основі промислової революції. Від насосів у шахтах до паровозів і фабричних верстатів — усе працювало саме так. Принцип залишається простим, але деталі мають значення. Саме вони визначають, наскільки машина ефективна і надійна.
Якщо коротко — тепло від палива → пара під тиском → рух поршня → обертання вала. Далі розберемо все по кроках, без зайвих спрощень.
Коротка історія: від іграшки до промислового гіганта
Перші згадки про використання пари сягають I століття. Герон Александрійський створив еоліпіл — сферу, яка оберталася від струменів пари. Це була радше демонстрація, ніж робочий механізм.
Практичний етап почався наприкінці XVII століття. У 1698 році Томас Севері запатентував насос, що піднімав воду з шахт за допомогою конденсації пари. Приблизно 1712 року Томас Ньюкомен побудував атмосферну машину з поршнем. Вона вже працювала, але витрачала багато палива: циліндр то нагрівався, то охолоджувався з кожним ходом.
Справжній прорив зробив Джеймс Ватт. У 1765 році він запропонував окремий конденсатор. Циліндр залишався гарячим, а пара конденсувалася в іншому місці. Пізніше Ватт додав подвійну дію (пара подається з обох боків поршня), регулятор швидкості та механізм перетворення руху на обертальний. Ці зміни зменшили витрату вугілля майже вдвічі й зробили машину придатною для фабрик.

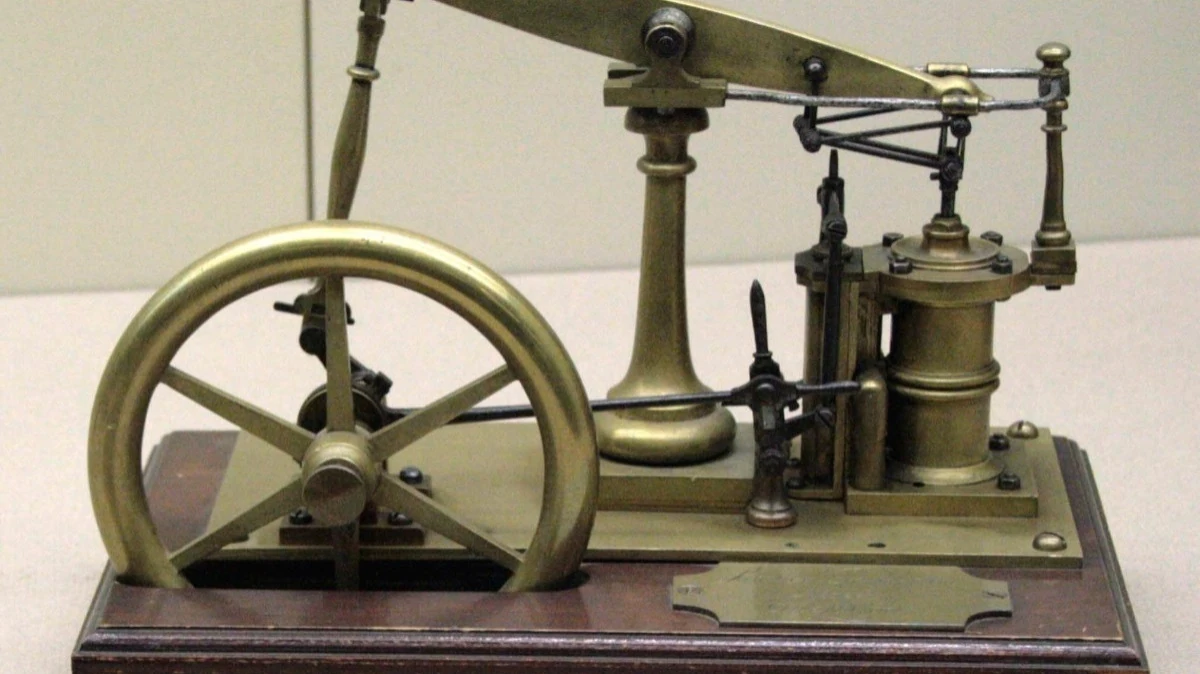

У практиці, коли я дивився на збережені експонати в технічних музеях, особливо вражає різниця між громіздкими ньюкоменівськими конструкціями і компактнішими машинами Ватта. Відчувається, як інженери поступово «приручали» пару.
Основний принцип роботи
Парова машина працює за циклом, близьким до циклу Ренкіна. Вода нагрівається до кипіння під тиском, утворюється насичена або перегріта пара. Ця пара надходить у робочий циліндр, розширюється й виконує роботу. Відпрацьована пара або виходить в атмосферу, або конденсується, створюючи вакуум, який допомагає руху поршня.
Ключова фізика проста. При кипінні об’єм води збільшується приблизно в 1600–1700 разів (залежно від тиску). Саме це розширення створює силу, яка тисне на поршень. Чим вищий тиск у котлі й нижчий у конденсаторі, тим більша різниця і тим більше корисної роботи можна отримати.
У машинах подвійної дії пара по черзі подається в обидві порожнини циліндра. Поршень рухається туди-сюди без «холостих» ходів. Маховик згладжує нерівномірність обертання, а золотник (або інші клапани) точно керує моментами впуску й випуску.
Покроковий опис роботи
Розглянемо типовий цикл поршневої машини подвійної дії.
- У котлі вода нагрівається паливом (вугілля, дрова, пізніше — мазут). Утворюється пара під тиском, зазвичай 5–15 атмосфер у класичних конструкціях, значно вище — у пізніших.
- Пара через регулятор і паропровід потрапляє до парової скрині (камери розподілу).
- Золотник відкриває канал до однієї сторони циліндра. Пара тисне на поршень і штовхає його.
- У певний момент (відсічка) подача пари припиняється. Пара, що вже всередині, продовжує розширюватися, виконуючи додаткову роботу.
- Одночасно з іншого боку поршня відкривається випускний канал. Відпрацьована пара йде в атмосферу або в конденсатор.
- Поршень доходить до кінця ходу. Золотник перемикається. Тепер пара надходить з протилежного боку, і все повторюється у зворотному напрямку.
- Шток поршня через повзун і шатун передає зусилля на кривошип. Вал обертається, маховик накопичує кінетичну енергію.
Після кожного циклу частина тепла втрачається. Щоб зменшити втрати, використовують перегрів пари (пара нагрівається вище температури насичення) і багатоступеневе розширення — спочатку в циліндрі високого тиску, потім у більшому циліндрі низького тиску.

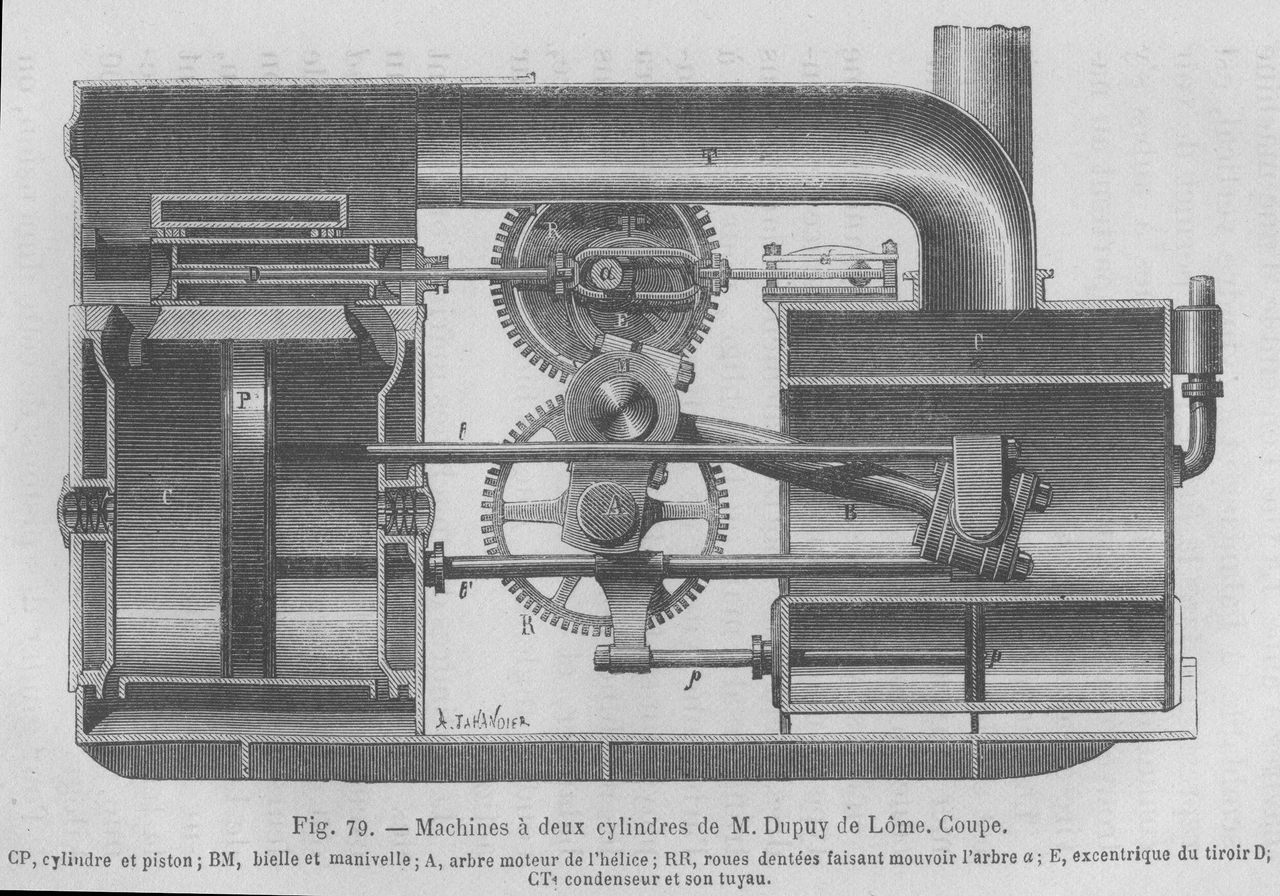

Основні компоненти та їхня роль
Без чіткого розуміння деталей важко зрозуміти, чому одна машина працює стабільно, а інша — ні.
- Паровий котел — джерело енергії. Вогнетрубний або водотрубний. У першому гарячі гази йдуть трубами крізь воду, у другому — навпаки.
- Циліндр і поршень — серце машини. Поршень має ущільнення, щоб пара не проривалася.
- Золотник або клапани — розподіляють пару. Класичний золотник Ватта рухається ексцентриком на валу.
- Кривошипно-шатунний механізм — перетворює рух. Повзун (крейцкопф) утримує шток прямолінійно.
- Маховик — згладжує обертання й допомагає проходити мертві точки.
- Конденсатор — знижує тиск за поршнем. У конденсаційних машинах ККД помітно вищий.
- Регулятор Ватта — відцентровий пристрій, що автоматично змінює подачу пари залежно від навантаження.
За спостереженнями на діючих музейних моделях, саме правильне налаштування відсічки і щільність ущільнень найбільше впливають на витрату пари. Якщо золотник пропускає або відсічка занадто пізня — машина «жерує» паливо.
Типи парових машин
Поршневі машини бувають простими (одне розширення) і компаундними (два і більше ступенів). Компаундні ефективніші, бо пара використовується повніше.
Окремо стоять парові турбіни. У них немає поршня. Пара розширюється в соплах, набирає швидкість і тисне на лопатки ротора. Турбіни компактніші, працюють на вищих обертах і сьогодні домінують на теплових і атомних електростанціях.
| Параметр | Поршнева машина | Парова турбіна |
|---|---|---|
| Тип руху | Зворотно-поступальний | Обертальний |
| ККД (історичний) | 5–20 % | до 40–45 % у сучасних установках |
| Застосування | Паровози, стаціонарні установки XIX–XX ст. | Електростанції, кораблі |
| Складність обслуговування | Висока (багато рухомих частин) | Нижча при правильній експлуатації |
Таблиця показує головну різницю. Поршневі машини добре працювали на змінних навантаженнях і низьких обертах. Турбіни виграють там, де потрібна постійна велика потужність.
Чому парова машина втратила позиції і де вона ще жива
Головні слабкості поршневих машин — низький ККД, велика вага, потреба в постійному догляді (мастило, ущільнення, чистка котла) і повільний запуск. Двигун внутрішнього згоряння виявився компактнішим і швидшим у реакції на зміну навантаження.
Проте принцип нікуди не зник. На сучасних теплових електростанціях вода все одно перетворюється на пару високих параметрів (понад 500–600 °C і десятки мегапаскалів) і крутить турбіни. Різниця лише в тому, що замість поршня працюють лопатки, а цикл значно досконаліший — з проміжним перегрівом і регенерацією тепла.

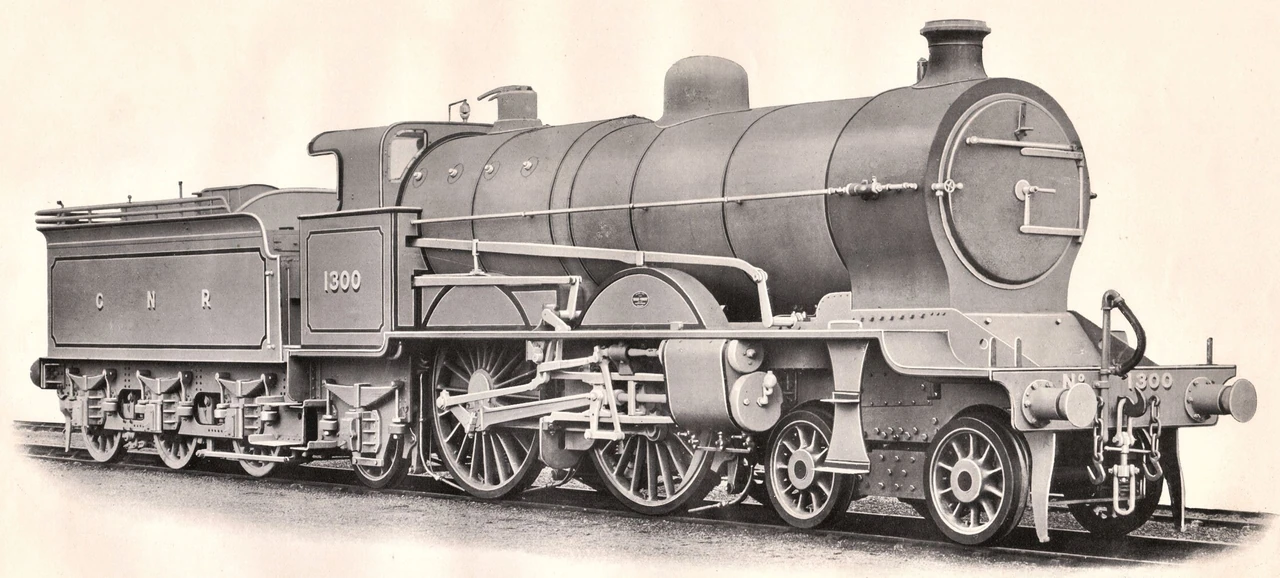

У деяких галузях поршневі парові машини ще зустрічаються — у музеях, на історичних залізницях, іноді як навчальні моделі. Іноді їх використовують там, де є дешеве низькоякісне паливо або потреба в дуже плавному обертанні.
Типові помилки в розумінні принципу
Багато хто думає, що пара просто «штовхає» і все. Насправді важливий момент відсічки: якщо подавати пару протягом усього ходу, ефективність падає. Пара має розширюватися самостійно.
Інша поширена помилка — вважати, що чим вищий тиск, тим завжди краще. Без відповідної міцності котла й правильної конструкції це небезпечно. Історія знає чимало аварій через перевищення тиску.
Ще один нюанс: у машинах без конденсатора відпрацьована пара йде в атмосферу, і частина енергії втрачається. Конденсатор повертає частину цієї енергії у вигляді вакууму.
Якщо ви хочете глибше зрозуміти роботу, найкраще подивитися на розрізну модель або діючу мініатюру. Теорія стає набагато зрозумілішою, коли бачиш, як золотник рухається синхронно з поршнем.
Парова машина — не просто історичний артефакт. Це класичний приклад того, як люди навчилися керувати теплом і перетворювати його на корисну роботу. Розуміння її принципу допомагає краще орієнтуватися і в сучасних теплових установках. Якщо цікавить конкретна конструкція — паровоз, стаціонарна машина чи турбіна — можна розібрати її детальніше окремо.
