Коротко
- Радіо передає звук за допомогою електромагнітних хвиль, які поширюються зі швидкістю світла.
- Передавач перетворює звуковий сигнал у модульовану радіохвилю і випромінює її антеною.
- Приймач ловить хвилю, відсікає зайві частоти, демодулює сигнал і відтворює звук у динаміку.
- AM змінює амплітуду несучої хвилі, FM — її частоту; FM дає чистіший звук, AM — більшу дальність.
- Сучасні системи використовують супергетеродинний прийом і цифрові формати, але фізичний принцип лишається тим самим.
Радіо працює просто: звук перетворюють на електричний сигнал, накладають його на високочастотну електромагнітну хвилю, випромінюють у простір, а на іншому кінці роблять зворотне. Нічого магічного. Хвиля летить зі швидкістю світла, проходить крізь стіни, огинає перешкоди і дістає до антени приймача. Далі електроніка витягує з неї оригінальний звук.
Саме так ми чуємо новини, музику чи розмови на відстані сотень кілометрів без дротів. Принцип не змінився з початку ХХ століття, хоча схеми стали складнішими, а якість — вищою. Розуміння цього механізму допомагає не тільки розібратися з побутовим приймачем, а й зрозуміти, чому мобільний зв’язок, Wi-Fi і GPS теж «радіо» за своєю суттю.
Далі розберемо все по порядку — від природи радіохвиль до того, що відбувається всередині передавача і приймача.
Що таке радіохвилі і чому вони можуть нести звук
Радіохвилі — це електромагнітні коливання з частотою від кількох кілогерц до сотень гігагерц. Вони належать до того ж спектра, що й видиме світло, інфрачервоне випромінювання чи рентгенівські промені. Відрізняються лише довжиною хвилі. Для радіомовлення використовують діапазони від довгих і середніх хвиль (AM) до ультракоротких (FM і вище).
Електромагнітна хвиля складається з двох взаємно перпендикулярних полів — електричного і магнітного, які підтримують одне одного і поширюються у вакуумі зі швидкістю приблизно 300 000 км/с. У повітрі швидкість майже така сама. Коли електрони в антені передавача коливаються з певною частотою, вони створюють навколо себе змінне електричне поле. Це поле породжує магнітне, те знову електричне — і хвиля відривається від антени, летить у простір.
Звук сам по собі — механічні коливання повітря з частотами від 20 Гц до 20 кГц. Такі низькі частоти погано поширюються на великі відстані у вигляді електромагнітних хвиль: антена вийшла б кілометровою, а енергія швидко б розсіювалася. Тому звук «саджають» на високочастотну несучу хвилю. Несуча має частоту в сотні кілогерц чи мегагерц — саме вона добре летить. Звук лише змінює один з параметрів цієї хвилі. Цей процес називають модуляцією.
Довжина хвилі обернено пропорційна частоті: λ = c / f, де c — швидкість світла. Для AM-станції на 1000 кГц довжина хвилі близько 300 метрів. Для FM на 100 МГц — уже близько 3 метрів. Від довжини хвилі залежить, як вона поводиться з перешкодами, як далеко летить і чи відбивається від іоносфери.
Як влаштований радіопередавач
Передавач — це ланцюжок перетворень. Спочатку мікрофон перетворює звукові коливання повітря на слабкий електричний сигнал. Цей сигнал підсилюють і подають на модулятор. Паралельно генератор (осцилятор) створює чисту синусоїдальну несучу хвилю потрібної частоти. Модулятор змінює параметр несучої відповідно до звукового сигналу. Далі потужний підсилювач піднімає рівень сигналу до ват чи кіловат, і вже цей сигнал іде на антену.
Антена перетворює електричний струм високої частоти на електромагнітну хвилю. Чим довша антена (або чим краще вона узгоджена з довжиною хвилі), тим ефективніше випромінювання. Для середніх хвиль використовують високі щогли, для FM — коротші вертикальні або спрямовані конструкції.
У сучасних станціях майже все робить цифрова обробка, але фізичний сенс той самий: створити сильну модульовану хвилю і «виплеснути» її в ефір. Потужність передавача вимірюють у ватах. Місцева FM-станція може мати 1–10 кВт, потужні AM-станції — десятки і сотні кіловат. Від потужності й висоти антени прямо залежить зона покриття.
Модуляція: як звук «сідає» на хвилю
Два основні способи — амплітудна (AM) і частотна (FM) модуляція.

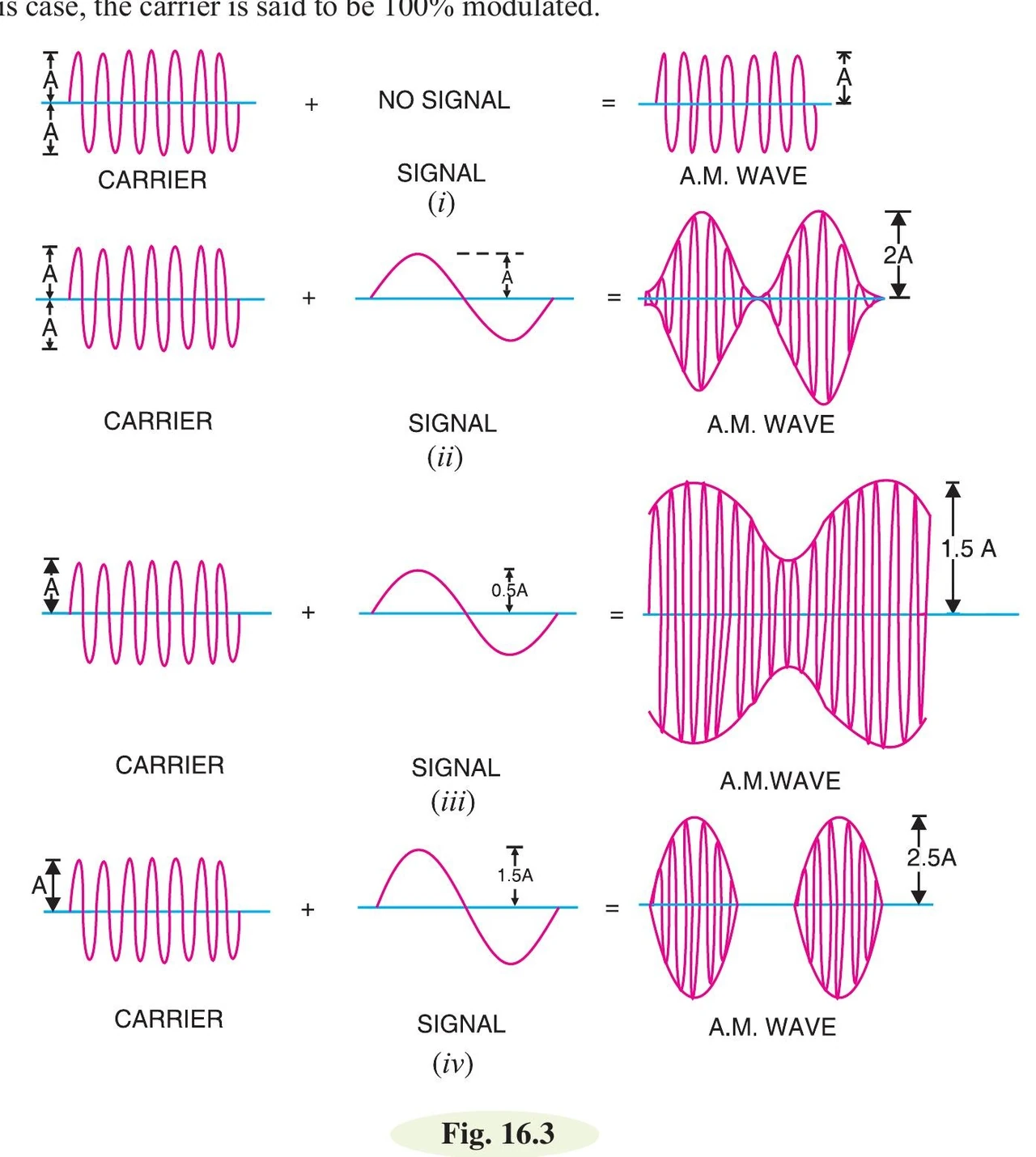

При AM амплітуда несучої хвилі зростає і зменшується синхронно зі звуковим сигналом. Частота лишається постійною. На виході отримуємо хвилю, у якої «висота» постійно змінюється. Приймач потім просто відстежує ці зміни амплітуди і відновлює звук. Метод простий, дешевий у реалізації, але дуже чутливий до завад. Гроза, іскри від електродвигунів, далекі станції — усе це змінює амплітуду і чути як тріск чи шум.
При FM змінюється частота несучої, а амплітуда залишається майже сталою. Коли звук голосніший — частота трохи зростає або зменшується відносно номіналу. Приймач вимірює ці відхилення частоти і знову відновлює звук. Завади, які впливають переважно на амплітуду, майже не чути. Тому FM дає значно чистіший звук, особливо для музики. Мінус — потрібна ширша смуга частот і менша дальність поширення на тій самій потужності.
Існує ще фазова модуляція, але для класичного мовлення вона менш поширена. У цифровому радіо використовують складніші схеми — QPSK, OFDM та інші, де інформацію кодують змінами фази, амплітуди і частоти одночасно.

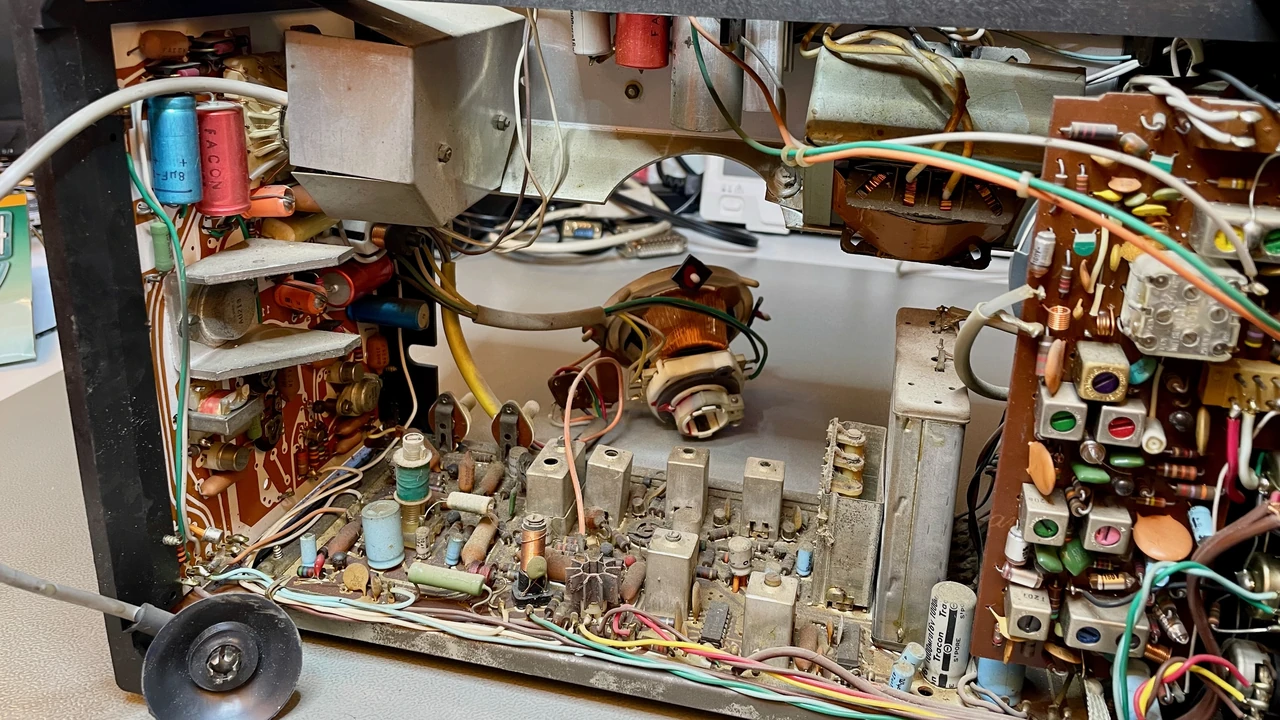

Як працює радіоприймач
Приймач робить усе навпаки. Антена ловить електромагнітну хвилю і перетворює її на слабкий змінний струм. Цей струм містить сигнали всіх станцій, які «долітають» до антени. Далі потрібен селективний фільтр — тюнер. Він пропускає лише вузьку смугу частот навколо потрібної станції, а решту відсікає.
Після фільтрації сигнал підсилюють. У більшості сучасних приймачів використовують супергетеродинну схему. Вхідну частоту змішують із сигналом місцевого генератора так, щоб отримати фіксовану проміжну частоту (для AM зазвичай 455 кГц, для FM — 10,7 МГц). На цій постійній частоті легше робити якісне підсилення і фільтрацію. Потім іде демодулятор.
Демодулятор AM просто випрямляє сигнал і згладжує його — отримуємо огинаючу, яка і є звуком. Демодулятор FM складніший: він перетворює зміни частоти на зміни напруги. Після демодуляції звуковий сигнал ще раз підсилюють і подають на динамік або навушники.
У практиці я помічав: якщо приймач «пливе» і ловить сусідні станції, проблема майже завжди в слабкій селективності фільтрів або в розладі контурів. Старі лампові апарати з цим справлялися гірше, сучасні цифрові синтезатори частоти тримають настройку значно точніше.
Роль антени на прийомі
Антена приймача — теж коливальний контур. Для AM часто використовують магнітну рамку з феритовим стрижнем всередині корпусу. Вона добре працює з довгими хвилями. Для FM потрібна вже телескопічна штирьова антена або зовнішня. Чим краще узгоджена антена з довжиною хвилі і чим вище вона розташована, тим сильніший сигнал і менше шуму.
У місті бетон і метал екранують хвилі, особливо FM. Тому іноді достатньо просто повернути приймач або висунути антену на кілька сантиметрів довше — і станція «прорізається».
AM і FM: порівняння на практиці
| Параметр | AM | FM |
|---|---|---|
| Діапазон частот | приблизно 535–1705 кГц | 88–108 МГц |
| Довжина хвилі | сотні метрів | близько 3 м |
| Дальність | велика, особливо вночі | обмежена лінією прямої видимості |
| Якість звуку | середня, багато шуму | висока, майже без тріску |
| Стійкість до завад | низька | висока |
| Типове використання | новини, розмови, далеке мовлення | музика, місцеве мовлення |
AM-хвилі частково поширюються як земна хвиля вздовж поверхні, а вночі ще й відбиваються від іоносфери — тому можна зловити станції за тисячі кілометрів. FM practically не відбивається і летить майже по прямій, тож за горизонтом сигнал швидко зникає. Зате в зоні впевненого прийому FM майже завжди звучить краще.
У практиці, коли їдеш за місто, AM часто рятує: у тунелі чи в низині FM пропадає, а середньохвильова станція ще тримається. З іншого боку, слухати музику на AM — задоволення сумнівне. Тріск, вузька смуга частот, обмежений динамічний діапазон.
Цифрове радіо і сучасні нюанси
Аналогове мовлення поступово доповнюється цифровим. У цифрових системах звук спочатку оцифровують, стискають, потім модулюють уже цифровим способом. Приймач отримує потік даних, виправляє помилки і відновлює звук. Якість може бути вищою, можна передавати кілька програм на одній частоті, додавати текст і зображення. Але потрібен спеціальний приймач, і покриття поки що не всюди рівномірне.
Фізика лишається тією самою: електромагнітна хвиля, антена, модуляція. Змінюється лише те, як саме інформацію «пакують» у хвилю. Мобільний телефон, Wi-Fi-роутер, Bluetooth-навушники — усе це радіопристрої, тільки працюють на значно вищих частотах і з іншими протоколами.
Ще один важливий момент — електромагнітна сумісність. Сотні станцій, тисячі пристроїв у одному місті. Якщо б усі передавали як хотіли, ефір перетворився б на суцільний шум. Тому частоти жорстко розподіляють, потужність обмежують, а приймачі роблять максимально селективними.
Типові помилки і що варто знати користувачу
Багато хто думає, що «поганий прийом» — це завжди вина станції. Насправді часто винен сам приймач або місце. Металеві конструкції, підземні паркінги, товсті стіни, близькість потужних джерел завад — усе це сильно впливає. Іноді допомагає просто переставити приймач ближче до вікна або підключити зовнішню антену.
Друга поширена помилка — вважати, що чим потужніший підсилювач у приймачі, тим краще. Якщо сигнал слабкий і зашумлений, додаткове підсилення лише піднімає і корисний сигнал, і шум. Краще мати хорошу антену і якісний вхідний каскад.
Третя — ігнорувати налаштування. Сучасні цифрові приймачі часто мають автоматичний пошук, але іноді ручне точне налаштування дає чистіший звук, особливо на межі зони покриття.
За досвідом, найнадійніший спосіб зрозуміти, чи працює радіо «як треба» — порівняти кілька приймачів на одній і тій самій станції в одному місці. Різниця іноді вражає.
Що робити далі, якщо хочете глибше
Спробуйте взяти простий детекторний приймач (навіть саморобний) і зловити хоча б одну потужну AM-станцію. Це найкращий спосіб відчути, що радіо — не чорна скринька, а цілком зрозумілий фізичний процес. Потім можна перейти до вивчення супергетеродинних схем або спробувати програмно-визначене радіо (SDR) — де антена підключена до комп’ютера, а всю обробку робить софт.
Розуміння принципу роботи радіо дає відчуття контролю. Ви перестаєте сприймати ефір як щось загадкове і починаєте бачити конкретні механізми: хвиля, модуляція, селекція, демодуляція. І це знання залишається корисним навіть тоді, коли радіоприймач уже майже не використовуєте — бо ті самі принципи лежать в основі майже всього сучасного бездротового зв’язку.
