Коротко:
- Динамік перетворює електричний сигнал на механічні коливання повітря — тобто на звук.
- Головну роль відіграє звукова котушка, яка рухається в полі постійного магніту.
- Дифузор (конус або купол) штовхає повітря і створює звукові хвилі.
- Підвіс і «павук» центрують рухому систему й повертають її в початкове положення.
- Більшість сучасних колонок — саме електродинамічні; інші типи (електростатичні, п’єзо) трапляються рідше.
- Якість звуку залежить від матеріалів, конструкції магнітної системи та узгодженості з корпусом.
Динамік — це пристрій, який бере змінний електричний струм від підсилювача і перетворює його на відчутні нами коливання повітря. Без нього жодна колонка, навушники чи навіть телефон не відтворили б музику чи голос. Принцип здається простим, але за ним стоїть точна взаємодія електромагнітних сил, механіки та акустики.
Більшість динаміків, які ми зустрічаємо щодня, працюють за електродинамічним принципом. Електричний струм проходить через котушку, яка знаходиться в магнітному полі. Виникає сила, котушка рухається, а разом з нею — дифузор. Дифузор тисне на повітря, і ми чуємо звук. Цей механізм винайшли ще в 1925 році Честер Райс і Едвард Келлогг, і він досі залишається найпоширенішим.
Далі розберемо, з чого саме складається динамік, як саме виникає рух і чому різні конструкції звучать по-різному.

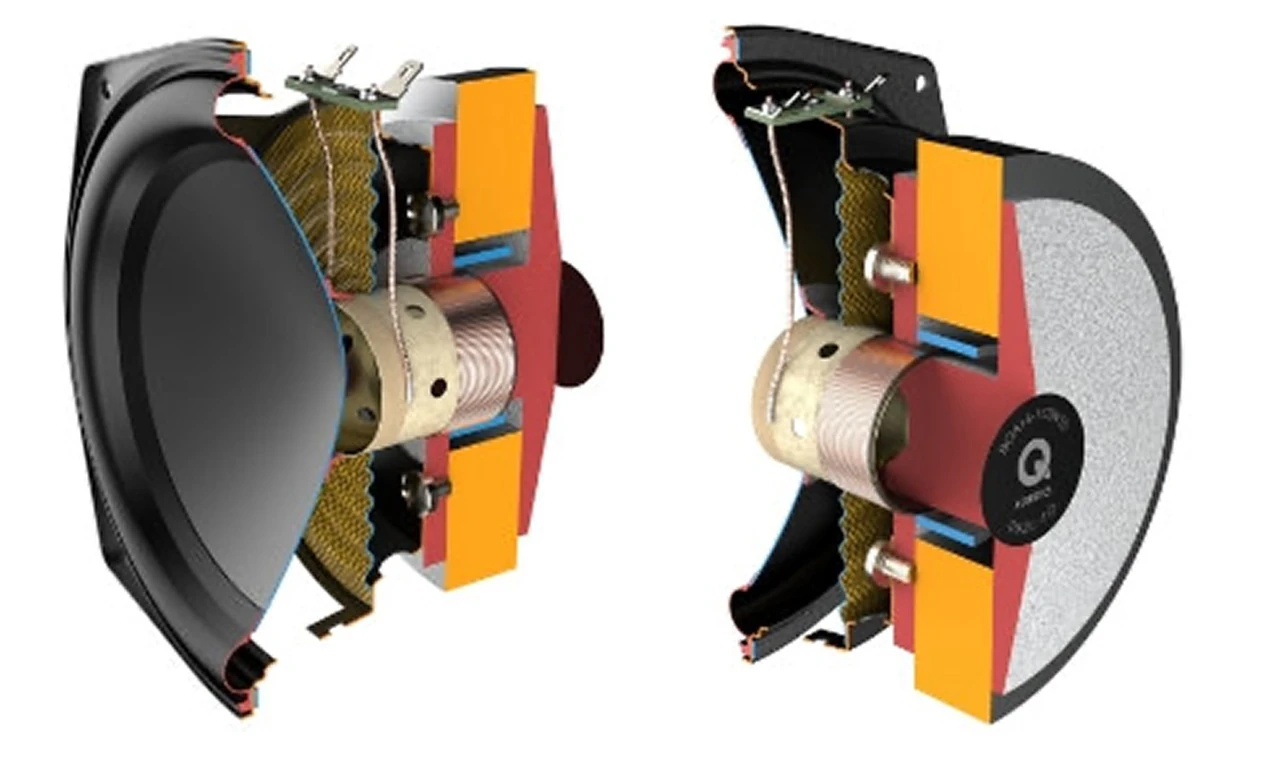

З чого складається динамік
Щоб зрозуміти роботу, спочатку варто подивитися на основні частини. У класичній динамічній головці їх не так багато, але кожна виконує чітку роль.
- Магнітна система — постійний магніт (часто феритовий або неодимовий), полюсний наконечник і верхня пластина. Вони створюють сильне постійне магнітне поле в зазорі.
- Звукова котушка — тонкий дріт, намотаний на циліндричний каркас (часто з алюмінію або каптону). Котушка сидить саме в магнітному зазорі.
- Дифузор — конус або купол, який безпосередньо штовхає повітря. Матеріали бувають різні: папір, поліпропілен, метал, тканина, композити.
- Підвіс (surround) і «павук» (spider) — гнучкі елементи, які дозволяють дифузору рухатися вперед-назад, але тримають його по центру.
- Кошик (корзина) — жорстка рама, що тримає всю конструкцію.
- Пилозахисний ковпачок — закриває центр, щоб у магнітний зазор не потрапляли частинки.
У практиці, коли розбираєш старі радянські чи китайські динаміки, часто помічаєш, наскільки критичною є якість саме магнітного зазору. Якщо котушка трохи перекошена — з’являється хрип уже на середній гучності.
Принцип роботи: від струму до звукової хвилі
Ось що відбувається крок за кроком, коли на динамік подають сигнал.
Підсилювач подає змінний струм на звукову котушку. Струм створює власне магнітне поле навколо котушки. Це поле взаємодіє з постійним полем магніту. За законом Ампера (або силою Лоренца) виникає сила, яка штовхає котушку або втягує її в зазор — залежно від напрямку струму.
Оскільки котушка жорстко з’єднана з дифузором, весь рухомий вузол починає коливатися. Частота коливань точно відповідає частоті електричного сигналу. Амплітуда залежить від сили струму: чим більший струм, тим сильніше рухається дифузор і тим гучніший звук.

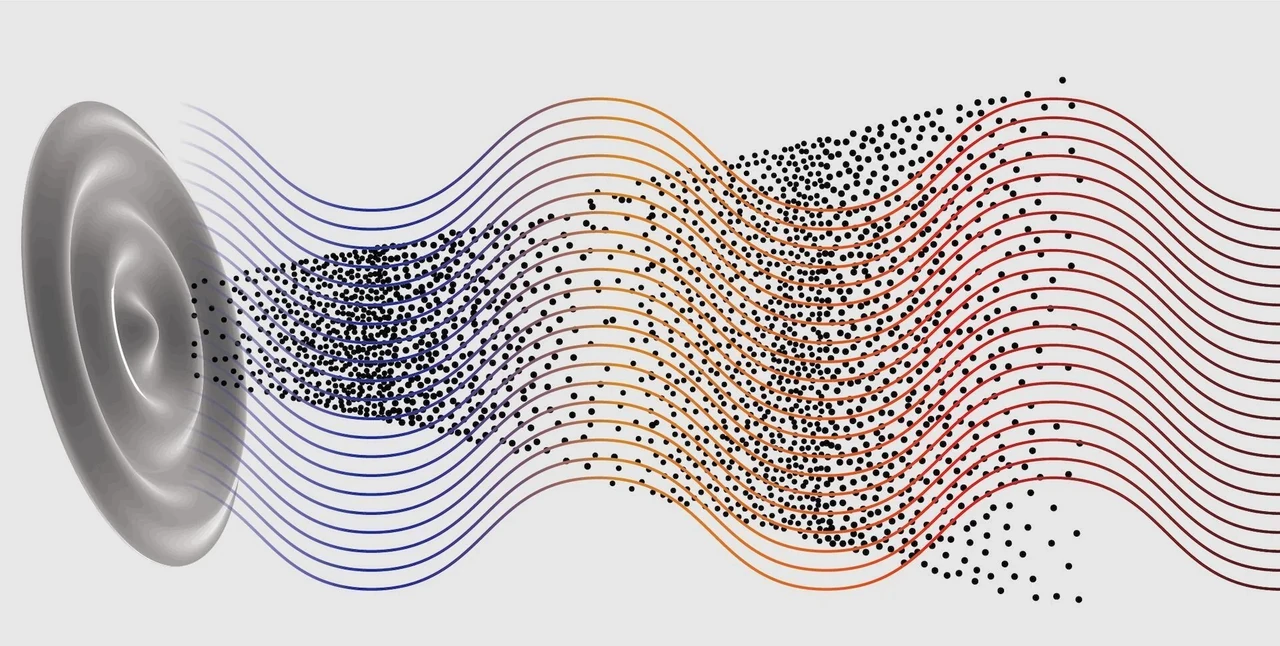

Дифузор працює як поршень. Коли він рухається вперед, стискає повітря перед собою і створює зону підвищеного тиску. Коли назад — зону розрідження. Ці зміни тиску поширюються хвилями і доходять до наших вух.
Важливий момент: динамік — це система з масою, пружністю і демпфуванням. Дифузор і котушка мають масу, підвіс і «павук» — пружність, а повітря і механічні втрати — демпфування. Через це на низьких частотах поведінка складніша, і резонансна частота (Fs) сильно впливає на бас.
За спостереженнями, багато хто недооцінює роль саме «павука». Якщо він занадто м’який, динамік легко «йде в хід» і спотворює звук. Якщо жорсткий — втрачається чутливість.
Різні типи динаміків і як вони відрізняються
Хоча принцип у більшості однаковий, конструкції сильно різняться залежно від частотного діапазону.
Низькочастотні (вуфери)
Великий важкий дифузор, потужна магнітна система, довгий хід котушки. Вони мають рухати багато повітря на низьких частотах. Часто використовують паперові або поліпропіленові конуси.
Середньочастотні
Компактніші, легший дифузор. Завдання — чисте відтворення голосу і більшості інструментів. Іноді роблять з фазовими вирівнювачами або спеціальними матеріалами, щоб зменшити резонанси.
Високочастотні (твітери)
Зазвичай купольні. Дифузор маленький і легкий (шовк, алюміній, берилій, кераміка). Котушка маленька, хід мінімальний. Вони мають реагувати дуже швидко.
Є й інші принципи. Електростатичні динаміки використовують тонку заряджену мембрану між двома сітками. П’єзоелектричні — кристал, який змінює розміри під напругою. Стрічкові (ribbon) — тонка алюмінієва стрічка в магнітному полі. Але в побутових системах їх значно менше, ніж класичних динамічних.
| Тип | Принцип | Переваги | Недоліки |
|---|---|---|---|
| Електродинамічний | Котушка в магнітному полі | Висока потужність, доступність, широкий діапазон | Спотворення на великих ходах, інерція |
| Електростатичний | Електростатична сила на мембрані | Дуже низькі спотворення, швидкість | Слабкий бас, потрібна висока напруга |
| П’єзоелектричний | Деформація кристала | Компактність, дешевизна | Обмежений діапазон, нелінійність |
Після таблиці стає видно, чому саме динамічні головки домінують: вони найкраще балансують ціну, потужність і універсальність.
Що впливає на якість звучання
Недостатньо просто зібрати частини. Матеріали і геометрія вирішують багато.
- Сила магніту (B) і довжина дроту в зазорі (l) визначають силу, з якою рухається котушка. Сильніший магніт — вища чутливість і кращий контроль.
- Маса рухомої системи впливає на швидкість реакції. Легкий дифузор краще відпрацьовує швидкі перепади, але може «дзвеніти».
- Жорсткість підвісу задає резонансну частоту. Занадто м’який підвіс дає глибокий, але розмитий бас.
- Корпус колонки критично важливий. Відкритий, закритий, фазоінвертор — кожен по-своєму змінює низькочастотну поведінку.
У практиці часто бачу, як люди ставлять хороші динаміки в поганий корпус і дивуються, чому звук «каша». Корпус — це не просто ящик, а частина акустичної системи.
Типові помилки новачків
Багато хто думає, що потужність динаміка — головне. Насправді чутливість (дБ/Вт) часто важливіша. Динамік з чутливістю 92 дБ при 1 Вт звучатиме гучніше, ніж 85-децибельний при тій самій потужності підсилювача.
Ще одна поширена помилка — перевантажувати динамік. Коли хід котушки перевищує лінійну зону магнітного поля, з’являються сильні спотворення. На слух це відчувається як «хрип» або «булькання» на басах.
Також не варто забувати про узгодження імпедансу. Більшість динаміків мають номінальний опір 4 або 8 Ом. Підсилювач має бути розрахований на це навантаження.
Як перевірити, чи правильно працює динамік
Найпростіший спосіб — подати синусоїдальний сигнал різної частоти і послухати. На низьких частотах має бути чистий бас без брязкоту. На середніх — без «носових» призвуків. На високих — без різкості.
Можна виміряти резонансну частоту: підключити динамік через великий резистор і дивитися, на якій частоті імпеданс різко зростає. Це Fs. Або просто обережно натиснути на дифузор пальцем — він має пружно повернутися, без скрипу чи тертя.
Якщо динамік вже встановлений у колонці, корисно послухати його на різній гучності. Спотворення, які з’являються тільки на високій гучності, часто вказують на обмеження ходу або погане демпфування.
Розуміння того, як працюють динаміки, допомагає не тільки вибирати техніку, а й краще чути різницю між системами. Коли знаєш, що саме рухається всередині, легше зрозуміти, чому одні колонки «швидкі», а інші — «повільні» і глибокі.
Якщо плануєте збирати або ремонтувати акустику — почніть з вимірювання параметрів Тіля-Смолла (Fs, Qts, Vas). Це дасть реальну картину можливостей динаміка. А якщо просто обираєте готову систему — звертайте увагу на матеріали дифузора, тип магніту і конструкцію корпусу. Саме там ховається більшість різниці в звучанні.
