Коротко:
- Електрична схема — це замкнений шлях, яким рухаються заряджені частинки під дією напруги.
- Без замкненого кола струм не тече: потрібні джерело, провідники, навантаження і зазвичай вимикач.
- Напрямок струму в побутових схемах прийнято вважати від плюса до мінуса, хоча електрони рухаються навпаки.
- Закон Ома (I = U/R) прямо пов’язує силу струму, напругу і опір.
- Послідовне і паралельне з’єднання дають зовсім різні результати за напругою, струмом і загальним опором.
- Навіть проста схема може стати небезпечною, якщо ігнорувати перегрів, коротке замикання чи неправильне підключення.
Електрична схема працює лише тоді, коли є замкнений шлях для струму. Напруга від джерела змушує заряджені частинки рухатися провідниками, а навантаження перетворює їхню енергію на світло, тепло чи рух. Якщо коло розімкнене — струму немає. Якщо замкнене неправильно — можливе коротке замикання або перегрів.
У повсякденні ми стикаємося зі схемами постійно: від ліхтарика з батарейкою до проводки в квартирі. Принцип залишається тим самим, хоча масштаби й складність різняться. Розуміння базових правил допомагає не лише лагодити дрібні речі, а й уникати типових помилок новачків.
Далі розберемо, з чого складається коло, як саме тече струм, чому важливий закон Ома і чим принципово відрізняються послідовне та паралельне з’єднання.
Що таке електрична схема і чому вона працює лише замкненою
Електрична схема (або електричне коло) — це сукупність елементів, з’єднаних так, щоб через них міг проходити електричний струм. Ключове слово тут — «замкнене». Якщо шлях розірваний, заряджені частинки не мають куди рухатися, і корисна робота не виконується.
Уявити можна так: напруга створює різницю потенціалів, а провідники дають шлях найменшого опору. Струм з’являється лише тоді, коли цей шлях неперервний. Саме тому в будь-якій робочій схемі є джерело енергії, споживач і з’єднувальні проводи. Вимикач просто розриває або відновлює цей шлях.
У практиці часто бачу, як люди дивуються: «Чому лампа не горить, хоча батарейка нова?» Виявляється, контакт окислився або провід відійшов — коло розімкнене. Дрібниця, але без неї схема «мертва».
Основні елементи електричного кола
Будь-яка схема, навіть найпростіша, складається з кількох обов’язкових частин. Без кожної з них робота або неможлива, або небезпечна.
Джерело живлення
Це те, що створює різницю потенціалів. Батарейка, акумулятор, генератор чи розетка. Воно «виштовхує» заряди. У схемах постійного струму є плюс і мінус. У змінному струмі полярність змінюється багато разів на секунду.
Провідники
Мідні або алюмінієві жили, друковані доріжки на платі, навіть металевий корпус іноді виконує цю роль. Їхнє завдання — провести струм з мінімальними втратами. Чим товщий провідник і чим кращий матеріал, тим менший опір.
Навантаження (споживач)
Лампа, двигун, нагрівальний елемент, резистор, світлодіод. Саме тут електрична енергія перетворюється на іншу форму. Без навантаження струм може стати надто великим — виникає коротке замикання.
Вимикач і захисні елементи
Вимикач дозволяє керувати колом. Запобіжник або автоматичний вимикач розриває коло при небезпечному зростанні струму. У складніших схемах додають діоди, конденсатори, транзистори, але базовий принцип залишається.
Цікаво, що навіть у простих іграшкових схемах для дітей уже є всі ці елементи. Коли дитина з’єднує провідники неправильно і нічого не світиться — це жива демонстрація, наскільки важливий кожен компонент.
Як саме тече струм у електричному колі

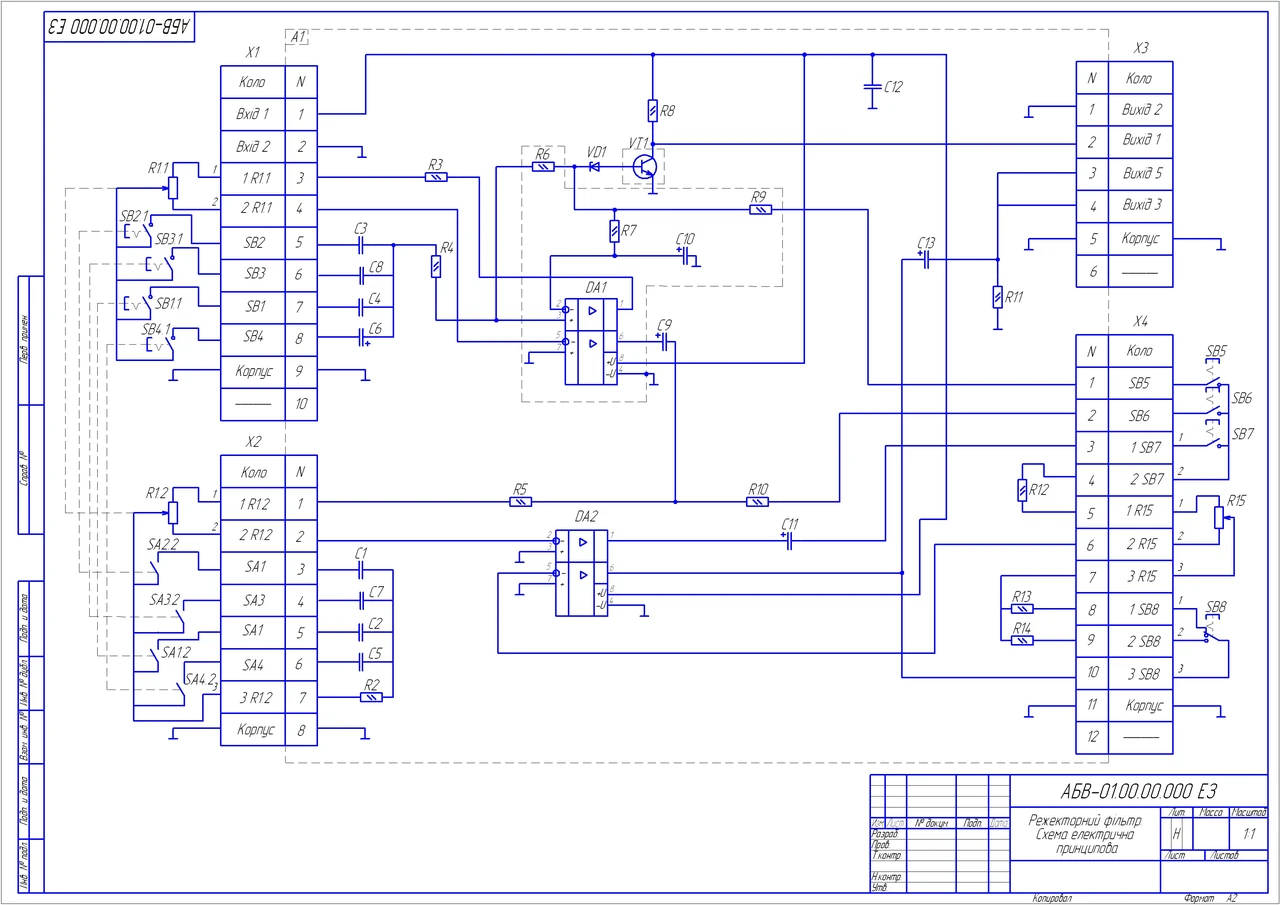

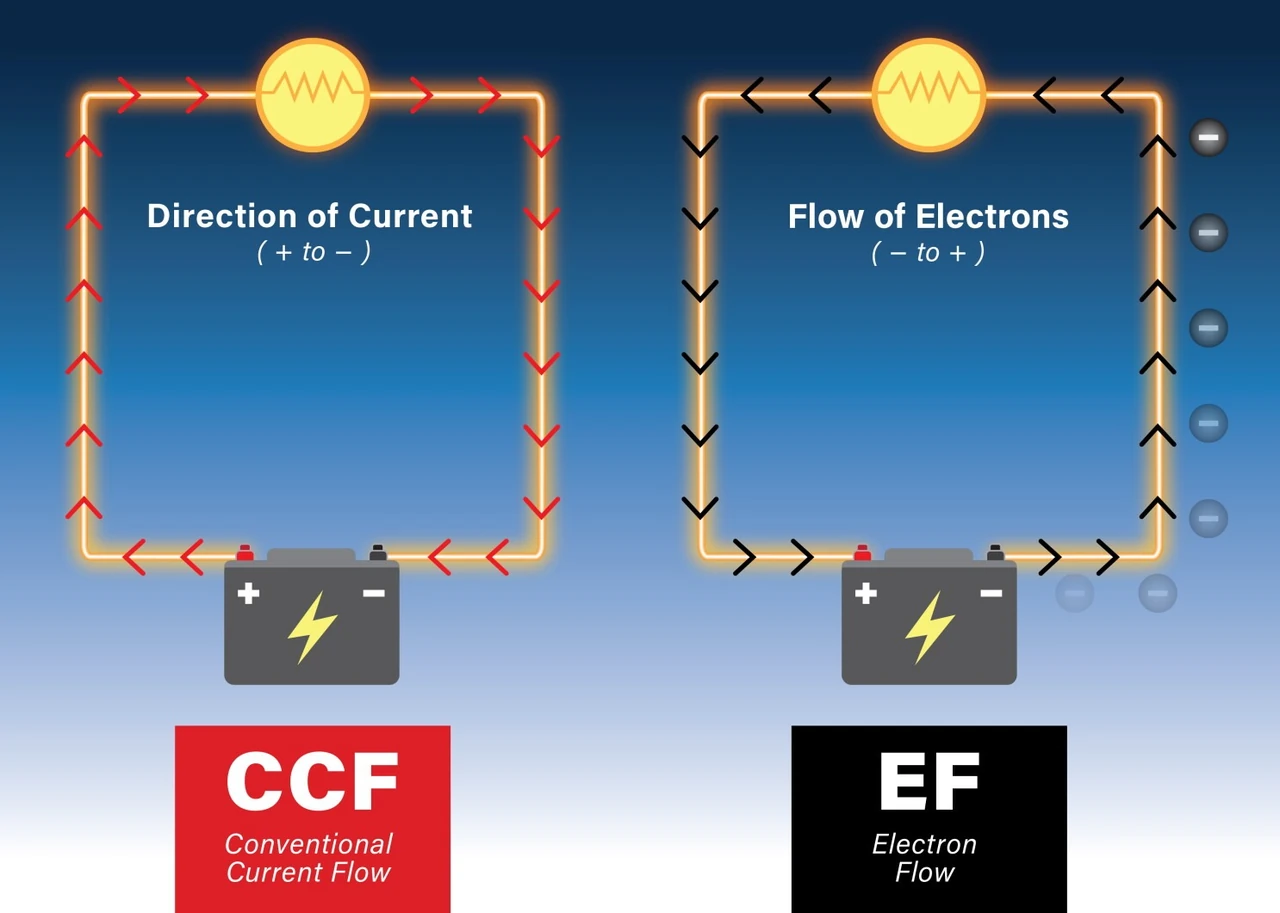

У металевих провідниках струм — це направлений рух вільних електронів. Вони рухаються від негативного полюса джерела до позитивного. Однак у техніці за домовленістю напрямок струму вважають протилежним: від плюса до мінуса. Ця домовленість з’явилася ще до відкриття електрона і досі використовується в розрахунках.
Швидкість самих електронів невелика — міліметри за секунду. Але електричне поле поширюється майже зі швидкістю світла. Тому лампа загоряється миттєво, щойно коло замкнулося.
Сила струму вимірюється в амперах і показує, скільки заряду проходить через поперечний переріз провідника за одиницю часу. Напруга (вольти) — це «тиск», який штовхає заряди. Опір (оми) — перешкода цьому руху.
Закон Ома — основа всіх розрахунків
Закон Ома формулюється просто: сила струму прямо пропорційна напрузі і обернено пропорційна опору. Записується як I = U / R, де I — струм, U — напруга, R — опір.
З цієї формули легко знайти будь-яку величину, якщо відомі дві інші. Якщо збільшити напругу при тому ж опорі — струм зросте. Якщо збільшити опір — струм зменшиться.
У практиці цей закон рятує від багатьох помилок. Коли хтось ставить занадто потужну лампу на слабке джерело або навпаки — підключає тонкий провід до великого струму, саме закон Ома підказує, чому все гріється або не працює.
Є й розширені версії для змінної напруги та складніших кіл, але для більшості побутових і навчальних схем базової формули цілком достатньо.

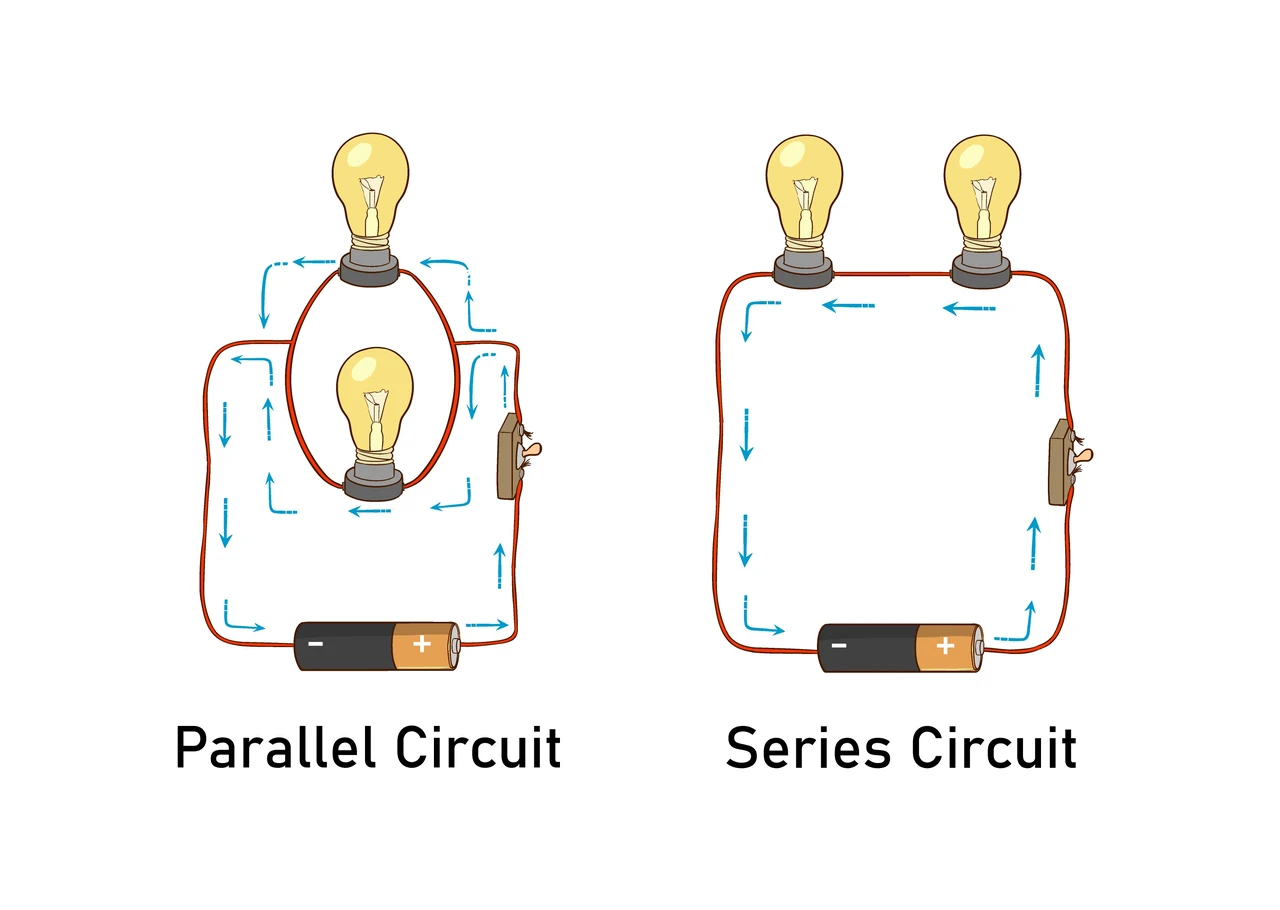

Послідовне і паралельне з’єднання
Це два фундаментальні способи зібрати схему. Від вибору залежить, як розподілиться напруга і струм.
Послідовне з’єднання
Елементи стоять один за одним, як намистини на нитці. Струм однаковий у всіх точках кола. Напруга розподіляється між елементами пропорційно їхньому опору. Якщо один елемент вийде з ладу — все коло перестає працювати.
Класичний приклад — ялинкова гірлянда старого типу. Перегоріла одна лампочка — і вся гірлянда темна.
Паралельне з’єднання
Елементи підключені так, що кожен має свій шлях. Напруга на кожному однакова і дорівнює напрузі джерела. Струм розподіляється обернено пропорційно опору. Якщо один елемент відмовив — інші продовжують працювати.
Саме так підключена більшість побутової техніки в квартирі. Вимкнули телевізор — світло і холодильник працюють далі.
| Параметр | Послідовне з’єднання | Паралельне з’єднання |
|---|---|---|
| Струм | Однаковий у всіх елементах | Розподіляється між гілками |
| Напруга | Ділиться між елементами | Однакова на кожному |
| Загальний опір | Сума опорів (зростає) | Менший за найменший опір |
| Поведінка при обриві | Все коло вимикається | Решта елементів працюють |
| Типовий приклад | Старі гірлянди, деякі датчики | Розетка в квартирі, світлодіодні стрічки |
Після таблиці варто запам’ятати просте правило: для однакових ламп у послідовному з’єднанні вони світять слабше, бо напруга ділиться. У паралельному — яскравіше і незалежно одна від одної.
Типи електричних схем і де вони зустрічаються
Схеми бувають постійного і змінного струму. У перших напрямок не змінюється (батарейки, акумулятори). У других — змінюється з частотою 50 Гц у наших розетках.
За складністю виділяють лінійні (опір не залежить від струму) і нелінійні (діоди, транзистори). За призначенням — силові, сигнальні, цифрові, аналогові.
У побуті ми майже завжди маємо справу зі змішаними схемами: частина елементів з’єднана послідовно (запобіжник і споживач), частина — паралельно (кілька розеток на одній лінії).
На друкованих платах сучасних пристроїв можна знайти сотні елементів, але всі вони все одно підкоряються тим самим законам: замкнене коло, закон Ома, правила Кірхгофа для вузлів і контурів.
Практичні приклади, які допомагають зрозуміти

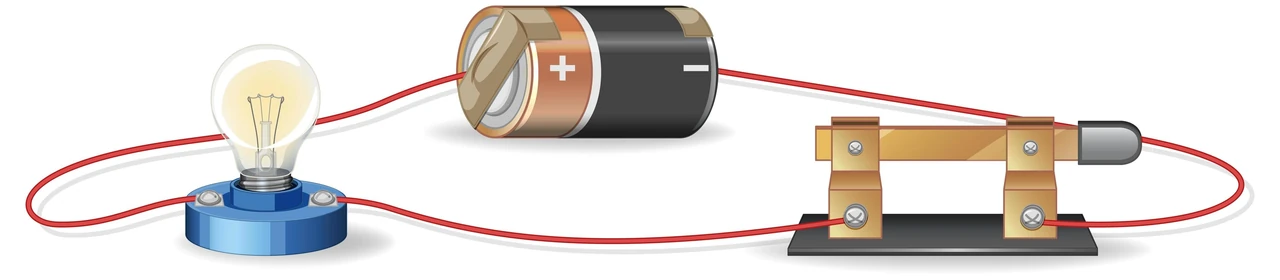

Найпростіший приклад — ліхтарик. Батарейка, вимикач, лампа (або світлодіод) і пружина-провідник. Замкнули вимикач — коло замкнулося, світло з’явилося. Роз’єднали — згасло.
Другий приклад — автомобільна проводка. Акумулятор, запобіжники, паралельно підключені фари, склоочисники, радіо. Якщо перегорить одна фара, решта працює. Але якщо перегорить загальний запобіжник — зникне все на цій лінії.
Третій — зарядка телефону. Тут уже складніше: випрямляч, стабілізатор, контролер заряду. Але в основі знову лежить управління струмом і напругою за законом Ома.
У практиці помічав, що найчастіше новачки плутають послідовне і паралельне підключення світлодіодів. Ставлять кілька послідовно без розрахунку напруги — і або не світять, або згорають. Або підключають паралельно без обмежувальних резисторів і отримують той самий результат.
Типові помилки і як їх уникнути
Перша і найнебезпечніша — коротке замикання. Коли плюс і мінус з’єднуються майже без опору, струм різко зростає, проводи гріються, можливе займання. Запобіжник саме для цього і потрібен.
Друга — неправильний розрахунок перерізу проводів. Тонкий провід на великий струм — перегрів. Третя — ігнорування полярності в схемах постійного струму (особливо з електролітичними конденсаторами і світлодіодами).
Четверта — робота під напругою без належного захисту. Навіть 12 В від акумулятора можуть дати відчутний удар, якщо руки мокрі, а 220 В — вже серйозна небезпека.
Ще одна поширена помилка — вимірювати струм мультиметром, поставивши його паралельно, а не послідовно. Прилад або згорає, або показує нісенітницю.
Що робити далі, якщо хочете розібратися глибше
Почніть із простого. Візьміть батарейку, кілька світлодіодів, резистори і макетну плату. Зберіть послідовну і паралельну схему, поміряйте напругу і струм мультиметром. Побачите на власні очі, як працює закон Ома.
Потім можна перейти до змінної напруги, трансформаторів і простих блоків живлення. Книги з електротехніки для початківців, навчальні ролики з перевірених джерел і практика дають більше, ніж будь-які теоретичні розмови.
Головне — не поспішати і завжди перевіряти коло перед увімкненням. Електрика прощає помилки лише до певної межі. Коли базові принципи стануть інтуїтивно зрозумілими, складніші схеми перестануть здаватися загадкою.
