Як працюють підводні човни

Підводний човен — це не просто корабель, який інколи ховається під воду. Це машина, яка свідомо порушує природну рівновагу між вагою і силою Архімеда. На поверхні вона поводиться майже як звичайне судно, а під водою стає «важчою» або «легшою» за навколишнє середовище за лічені хвилини. Саме вміння керувати цією щільністю і є головним секретом.

Більшість людей уявляє собі підводний човен як довгасту сигару з гвинтом ззаду. Насправді все значно складніше. Тут працюють одночасно кілька незалежних систем: баластна, рушійна, навігаційна, життєзабезпечення. Якщо хоча б одна з них дає збій, човен може просто не вийти з-під води. У практиці я не раз бачив, як навіть невелика помилка в диферентуванні змушувала екіпаж витрачати зайвий час і повітря на вирівнювання.

Розберемося по порядку, без зайвої романтики, але з усіма важливими деталями.

Як підводний човен занурюється і спливає

Основа всього — закон Архімеда. Тіло плаває, коли вага витісненої ним води дорівнює його власній вазі. На поверхні баластні цистерни заповнені повітрям. Загальна щільність човна менша за щільність морської води — позитивна плавучість. Щоб піти вниз, треба цю плавучість знищити.

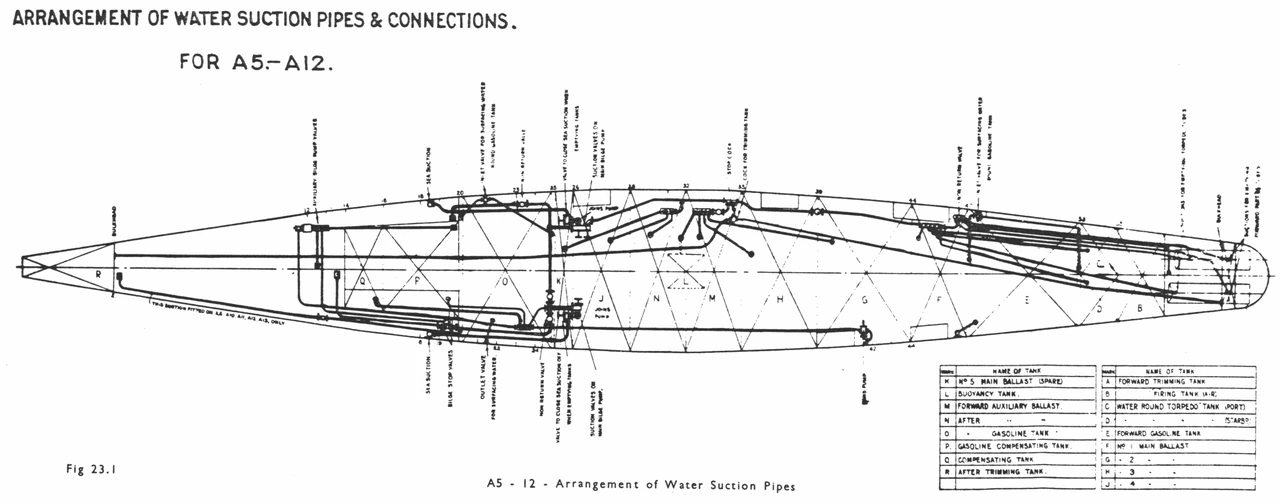

Відкриваються клапани на верхній частині головних баластних цистерн (вентиляційні клапани). Повітря виходить, а через отвори знизу (кингстони або шпігати) заходить забортна вода. Човен стає важчим і починає тонути. Це негативна плавучість. Коли досягнуто потрібної глибини, частину води витісняють стисненим повітрям, і човен переходить у нейтральну плавучість — ні тоне, ні спливає.

Для точного утримання глибини використовують диферентні (трим) цистерни. Вони менші і розташовані в носі та кормі. Перекачуючи воду між ними, можна змінити диферент — кут нахилу носа відносно корми. Якщо ніс важчий, човен природно йде вниз. Якщо корми важча — піднімається. Додатково допомагають горизонтальні стерна (гідроплани). Вони працюють як крила літака: при русі вперед створюють підйомну або занурювальну силу залежно від кута атаки.

Спливання — процес зворотний. Закривають вентиляційні клапани і подають у цистерни стиснене повітря високого тиску (іноді до 200–250 атмосфер у балонах). Вода витісняється, човен стає легшим і піднімається. У аварійній ситуації можна продути всі цистерни одразу — тоді підйом відбувається дуже швидко, іноді навіть небезпечно швидко.

Цікаво, що сучасні човни рідко йдуть на повне занурення з повною швидкістю. Зазвичай спочатку приймають воду в цистерни швидкого занурення, а потім уже вирівнюють диферент. Так економлять стиснене повітря, якого на борту завжди обмежена кількість.

Корпус: що тримає тиск

Морська вода тисне з усіх боків. Кожні 10 метрів глибини додають приблизно одну атмосферу. На 300 метрах це вже 30 атмосфер. Корпус має витримати цей тиск і не зім’ятися.

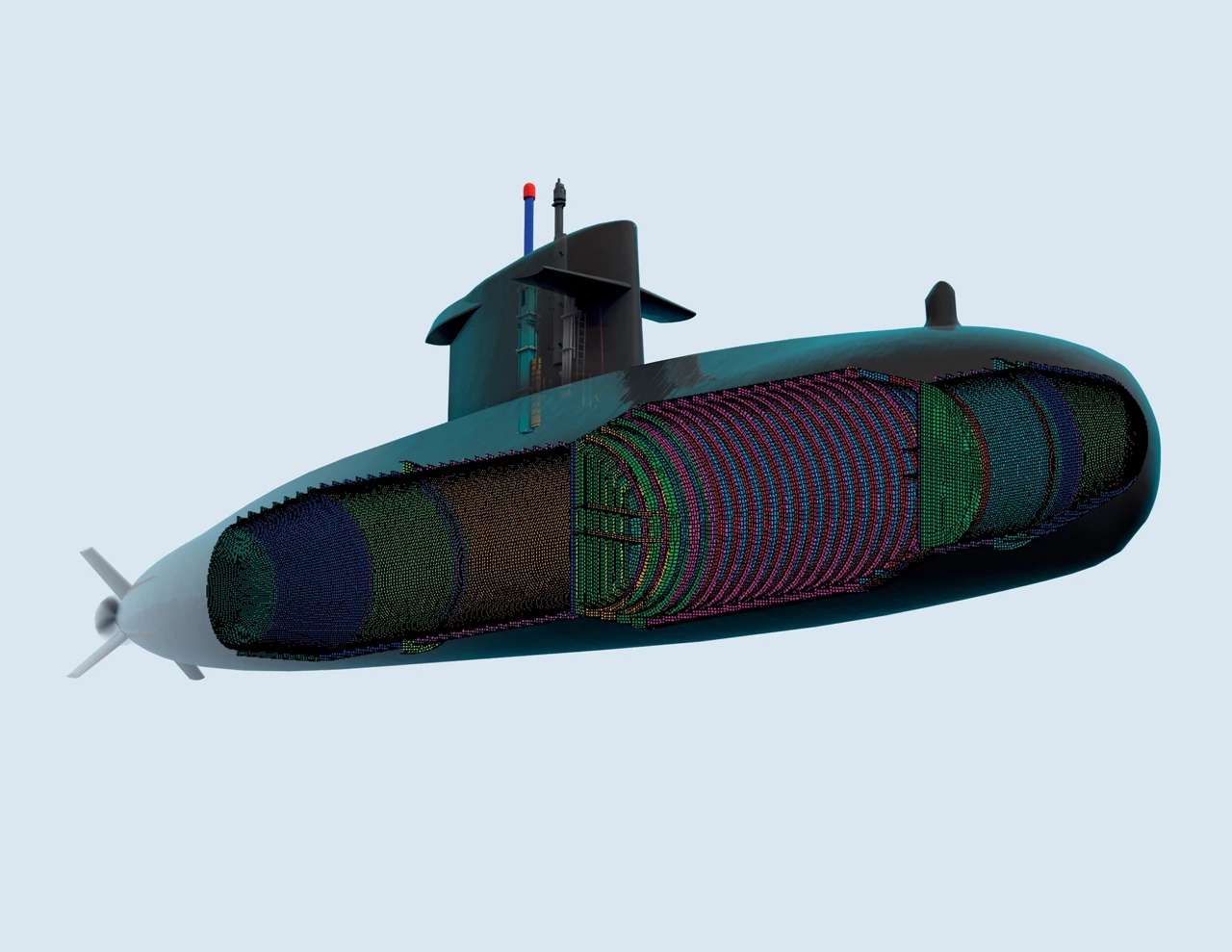

Більшість сучасних підводних човнів мають двокорпусну конструкцію. Внутрішній — міцний (pressure hull). Саме він тримає тиск і в ньому живуть люди. Зовнішній — легкий. Між ними розташовані баластні цистерни, паливні ємності, частина обладнання. Легкий корпус надає обтічної форми і захищає від механічних пошкоджень.

Міцний корпус роблять зі спеціальних високоміцних сталей (HY-80, HY-100) або, рідше, з титанових сплавів. Титан легший і дозволяє йти глибше, але значно дорожчий і складніший у зварюванні. Тому більшість флотів світу все ще працюють зі сталлю. Робочі глибини сучасних атомних човнів зазвичай перевищують 300–400 метрів, а випробувальні — ще більші. Точні цифри часто засекречені.

Форма міцного корпусу — майже ідеальний циліндр з напівсферичними або торосферичними закінченнями. Це найкраща геометрія для опору зовнішньому тиску. Всередині корпус розділений водонепроникними перегородками на відсіки. Якщо один відсік затопить, інші залишаються сухими.

Чим рухається підводний човен

Тут починається справжня різниця між типами.

Дизель-електричні човни

Класика. На поверхні або під шноркелем (РДП — робота дизелів під перископом) працюють дизель-генератори. Вони заряджають величезні акумуляторні батареї. Під водою дизелі глушать, і рух іде тільки від електродвигунів, що живляться від батарей. Тихо, але час обмежений. На повній швидкості батареї сідають за годину-півтори. На економічному ході можна протриматися кілька діб.

Сучасні акумулятори (літій-іонні на новітніх човнах) значно кращі за старі свинцево-кислотні, але все одно вимагають періодичної підзарядки.

Атомні підводні човни

Тут реактор нагріває воду, пара крутить турбіни, турбіни — гребний вал або генератори. Кисень не потрібен. Теоретично такий човен може не спливати місяцями. Обмежує лише запас їжі та психологічний стан екіпажу. Швидкість під водою часто вища, ніж на поверхні — обтічна форма краще працює, коли вода з усіх боків.

Повітряно-незалежні системи (AIP)

Компроміс для тих, хто не хоче або не може будувати атомні човни. AIP дозволяє дизель-електричному човну працювати під водою тижнями без підйому шноркеля. Найпоширеніші варіанти:

• двигуни Стірлінга (Швеція, Японія) — зовнішнє згоряння дизельного палива з рідким киснем;

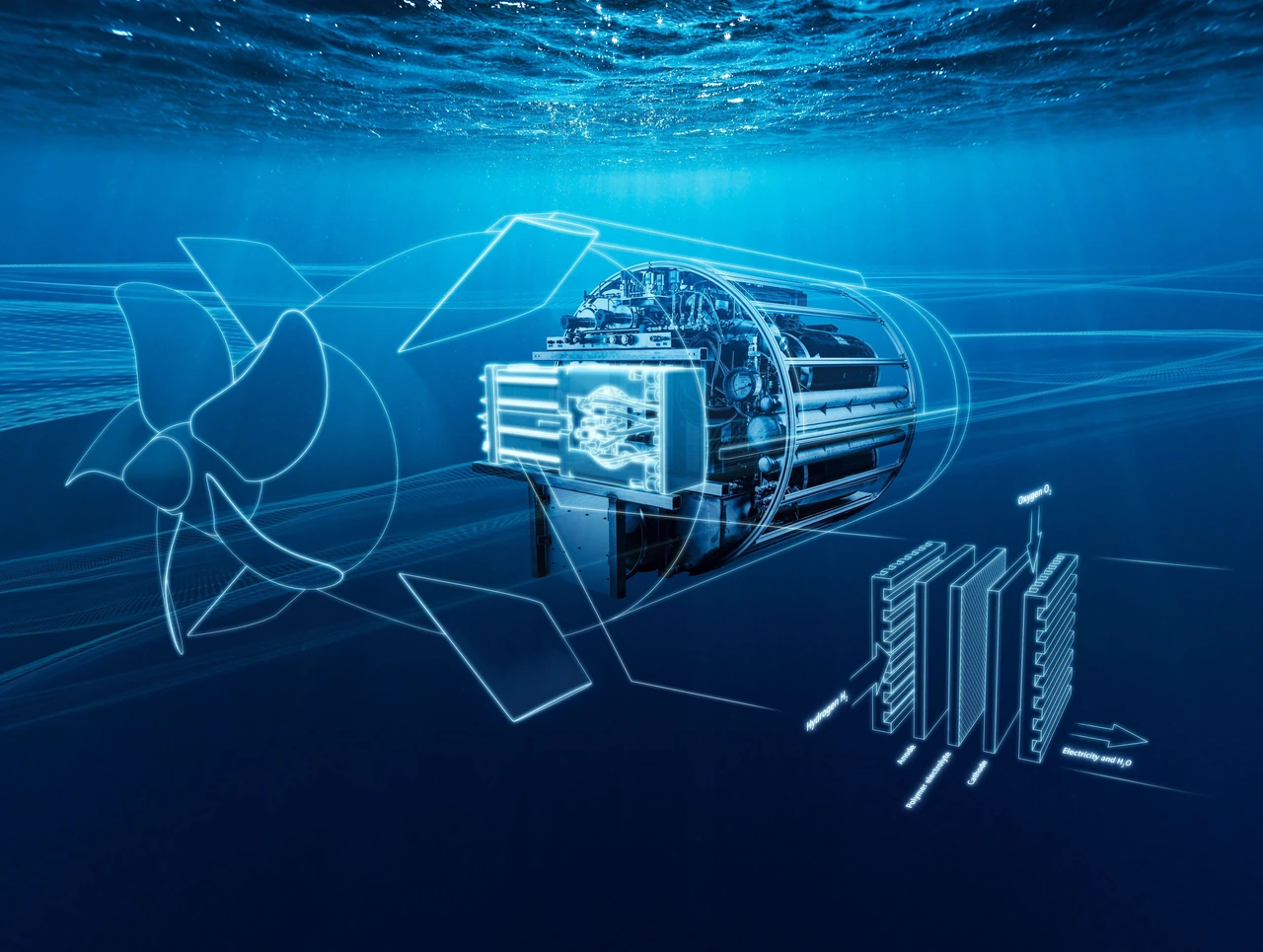

• паливні елементи (Німеччина, Південна Корея) — електрохімічна реакція водню і кисню, дуже тихо і ефективно;
• система MESMA (Франція) — паротурбінна установка на етанолі та кисні.

Кожна має свої плюси і мінуси за шумом, витратою кисню та потужністю. У практиці AIP значно підвищує скритність у прибережних водах, де атомний човен іноді надто великий і «голосний».

Навігація під водою

GPS під водою не працює. Радіохвилі майже не проходять через товщу води. Тому основний інструмент — інерціальна навігаційна система. Гіроскопи і акселерометри постійно вимірюють прискорення і кути повороту. Комп’ютер інтегрує ці дані і видає поточні координати відносно точки старту.

З часом накопичується помилка. Тому періодично (коли безпечно) човен піднімається на перископну глибину, бере GPS-фікс або звіряє положення за картами рельєфу дна за допомогою сонару. Сонар буває активний (посилає імпульс і слухає відлуння) і пасивний (просто слухає шуми). Пасивний значно кращий для скритності.

Перископ і антени — окрема історія. Сучасні непенетруючі перископи (фотонні) передають зображення через оптоволокно, тому не треба пробивати міцний корпус класичною трубою. Це зменшує ризик розгерметизації.

Що ще потрібно для життя під водою

Повітря. Кисень виробляють електролізом води або беруть з балонів. Вуглекислий газ поглинають спеціальними установками з гідроксидом літію або молекулярними ситами. Вологість і температуру контролюють кондиціонерами. Прісну воду отримують опрісненням.

Шум — ворог номер один. Усі механізми ставлять на амортизатори, гвинти роблять з особливою геометрією, щоб уникати кавітації. Навіть розмова екіпажу в певних режимах може бути чутною на великій відстані.

Харчування. На атомних човнах запасів вистачає на 70–90 діб. На дизельних — менше. Кухня працює, але меню обмежене.

Порівняння основних типів

Кожен тип має свою нішу. Дизельні й AIP чудово працюють у мілководді і прибережних зонах. Атомні — для океанських просторів і тривалих патрулювань.

Підводний човен — це завжди компроміс між скритністю, швидкістю, автономністю і безпекою. Технології не стоять на місці: з’являються нові матеріали корпусу, кращі батареї, тихіші гвинти, більш точні інерціальні системи. Але базовий принцип залишається тим самим — керована плавучість і вміння рухатися там, де звичайні кораблі не можуть.

Якщо вас цікавить конкретний тип човна або окрема система (скажімо, як саме працює сонар чи паливні елементи), варто копнути глибше саме в цьому напрямку. Технічна література і відкриті матеріали військово-морських флотів дають достатньо деталей для розуміння без секретів.
